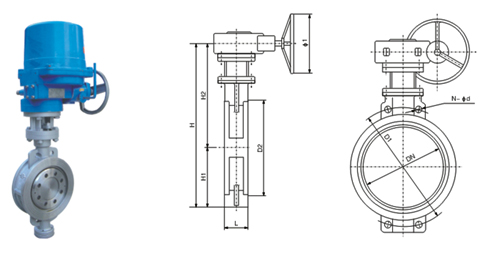

·规格 主要尺寸

DN		150Lb
mm	in	L	D1	D2	N-φd	H	H1	H2
50	2	43	120.7	92	4-φ19	345	280	110
80	3	49	152.4	127	4-φ19	380	315	125
100	4	56	190.5	157	4-φ19	415	350	145
150	6	70	270	216	4-φ22.5	545	455	175
200	8	71	330	270	4-φ22.5	615	522	210
250	10	76	387	324	4-φ25.4	695	605	250
300	12	86	451	381	4-φ25.4	830	730	285
350	14	92	514	413	4-φ29	900	800	320
400	16	102	591	470	4-φ29	980	870	355
450	18	114	628	533	4-φ32	1030	920	380
500	20	127	686	584	4-φ32	1110	1000	415
600	24	154	813	692	4-φ35	1305	1155	475
750	30	165	997	587	4-φ22.5	1525	1375	580
900	36	203	1168	1022	4-φ25.4	1765	1585	680
1050	42	251	1171.5	1130	4-φ28.4	1871	1610	680
1200	48	276	1335	1289	4-φ32	2200	2120	680
300Lb
50	2	43	120.7	92	4-φ19	345	280	110
80	3	49	152.4	127	4-φ19	380	315	125
100	4	56	190.5	157	4-φ19	415	350	145
150	6	70	270	216	4-φ22.5	545	455	175
200	8	73	330	270	4-φ22.5	615	522	210
250	10	83	387	324	4-φ25.4	695	605	250
300	12	92	451	381	4-φ25.4	830	730	285
350	14	117	514	413	4-φ29	900	800	320
400	16	133	591	470	4-φ29	980	870	355
450	18	149	628	533	4-φ32	1030	920	380
500	20	159	686	584	4-φ32	1110	1000	415
600	24	181	813	692	4-φ35	1305	1155	475
