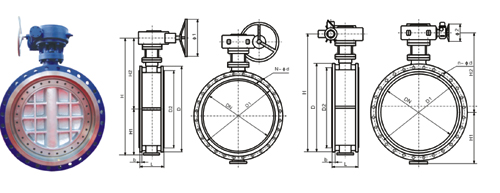

·规格 主要尺寸

DN		150Lb凸面法兰RF
mm	in	L	D	D1	D2	b	n-φd	H	H1
50	2	108	152	120.7	92	19.0	4-φ19	350	265
65	21/2	112	178	139.7	105	22.4	4-φ19	360	270
80	3	127	190	152.4	127	24.0	4-φ19	380	280
100	4	127	229	190.5	157	24.0	8-φ19	425	300
125	5	127	254	216.0	186	24.0	8-φ22.5	450	315
150	6	127	279	241.3	216	25.4	8-φ22.5	470	325
200	8	152	343	298.5	270	28.4	8-φ22.5	595	395
250	10	203	406	362.0	324	30.2	12-φ25.4	620	420
300	12	203	483	431.8	381	32.0	12-φ25.4	750	500
350	14	203	533	476.3	413	35.0	12-φ29	800	530
400	16	203	597	539.8	470	36.6	16-φ29	870	570
450	18	203	635	577.9	533	39.6	16-φ32	920	600
500	20	203	698	635	584	43.0	20-φ32	1040	680
600	24	203	813	749.3	692	47.8	20-φ35	1170	750
750	30	305	887	846	813	44.5	44-φ22.5	1290	810
800	32	305	941	900	864	46.0	48-φ22.5	1440	905
900	36	305	1057	1009.7	972	52.3	44-φ25.4	1550	960
1000	40	305	1175	1120.6	1080	55.6	44-φ29	1600	985
1050	42	305	1226	1171.5	1130	58.7	48-φ28.5	1650	1010
1200	48	381	1392	1335	1289	65	44-φ32	2200	1329
1350	54	381	1549.4	1492.3	1441.5	71.4	56-φ32	2435	1535
1500	60	381	1725.7	1662.2	1600	76.2	52-φ35	2780	1780
1650	66	457	1820	1750	1696	84.3	40-φ55	2850	1830
1800	72	457	2020	1950	1896	92.4	44-φ55	3020	2000
2000	80	457	2230	2150	2100	100.3	48-φ62	3270	2120

规格 主要尺寸

DN		300Lb凸面法兰RF
mm	in	L	D	D1	D2	b	n-φd	H	H1
50	2	108	152	120.7	92	19.0	4-φ19	350	265
80	3	127	190	152.4	127	24.0	4-φ19	380	280
100	4	127	229	190.5	157	24.0	8-φ19	425	300
125	5	127	254	216.0	186	24.0	8-φ22.5	450	315
150	6	127	279	241.3	216	25.4	8-φ22.5	470	325
200	8	152	343	298.5	270	28.4	8-φ22.5	595	295
250	10	203	406	362.0	324	30.2	12-φ25.4	620	420
300	12	203	483	431.8	381	32.0	12-φ25.4	750	500
350	14	203	533	476.3	413	35.0	12-φ29	800	530
400	16	203	597	539.8	470	36.6	16-φ29	870	570
450	18	203	635	577.9	533	39.6	16-φ32	920	600
500	20	203	698	635	584	43.O	20-φ32	1040	680
600	24	203	813	749.3	692	47.8	20-φ35	1170	750
750	30	305	887	846	813	44.5	44-φ22.5	1290	810
800	32	305	941	900	864	46.0	48-φ22.5	1440	905
900	36	305	1057	1009.7	972	52.3	44-φ25.4	1550	960
1000	40	305	1120.6	1080	1080	55.6	44-φ29	1600	985
1050	42	305	1226	1171.5	1130	58.7	48-φ28.5	1650	1010
1200	48	381	1392	1335	1289	65	44-φ32	2200	1329
1350	54	381	1549.4	1492.3	1441.5	71.4	56-φ32	2435	1535
1500	60	381	1725.7	1662.2	1600	76.2	52-φ35	2780	1780
600Lb凸面法兰RF
50	2	48	160	127.0	92	25.4	8-φ19	350	265
80	3	54	210	168 1	127	31.8	8-φ22.5	380	280
100	4	64	273	216.0	157	38.1	8-φ25.4	425	300
125	5	71	330	266 7	186	44.5	8-φ28.5	445	315
150	6	78	356	292.1	216	47.8	12-φ28.5	470	325
200	8	102	419	349.3	270	56	12-φ32	595	395
250	10	117	508	431.8	324	63.6	16-φ35	620	420
300	12	140	559	489.0	381	67	20-φ35	750	500
350	14	155	603	527.0	413	70	20-φ38	800	530
400	16	178	686	603.3	470	76.5	20-φ41	870	570
450	18	200	743	654.0	533	83	20-φ44.5	920	600
500	20	216	813	723.9	584	89	24-φ44.5	1040	680
600	24	232	940	838.2	692	102	24-φ51	1170	750
