· 执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

·性能规范

阀体材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCSl6A	SCPL1
适用温度	≤425℃	≤540℃	≤275℃	≤200℃	≤275℃	≤200℃	-45.150℃
适用介质	水、蒸气、油品		硝酸类		醋酸类		氨气、液氨

·规格 主要尺寸

D	N	1OK

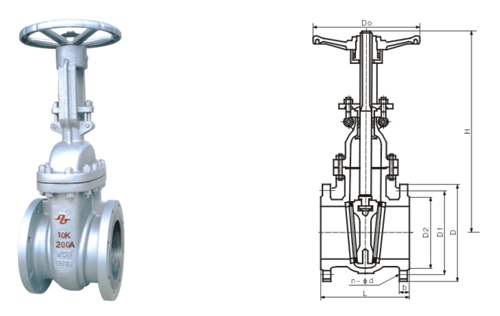

mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	95	70	52	12	4-φ15	179	100
20	3/4	117	100	75	58	14	4-φ15	198	100
25	1	127	125	90	70	14	4-φ19	255	130
40	11/2	165	140	105	85	16	4-φ19	323	160
50	2	178	155	120	100	16	4-φ19	409	160
65	21/2	1 90	175	140	120	18	4-φ19	535	250
80	3	203	185	150	130	18	8-φ19	570	250
100	4	229	210	175	155	18	8-φ19	590	250
125	5	250	210	185	185	2	8-φ23	605	280
150	6	267	280	240	215	22	8-φ23	630	300
200	8	292	330	290	265	22	12-φ23	960	350
250	10	330	400	355	325	24	12-φ25	1158	400
300	12	356	445	400	370	24	16-φ25	1378	450
350	14	381	490	445	415	26	16-φ25	1543	500
400	16	406	560	510	475	28	16-φ27	1738	600
450	18	432	620	565	530	30	20-φ27	1959	600
500	20	457	675	620	585	30	20-φ27	2214	680

·规格 主要尺寸

DN		20K
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	140	95	70	52	14	4-15	179	130
20	3/4	152	100	75	58	16	4-15	202	130
25	1	165	125	90	70	16	4-19	265	160
40	11/2	190	140	105	85	18	4-19	415	200
50	2	216	155	120	100	18	8-φ19	480	200
65	21/2	241	175	140	120	20	8-φ19	510	250
80	3	283	200	160	135	22	8-φ23	580	280
100	4	305	225	185	160	24	8-φ23	700	350
125	5	381	270	225	195	26	8-25	845	400
150	6	403	305	260	230	28	12-φ25	940	400
200	8	419	350	305	275	30	12-φ25	1190	450
250	10	457	430	380	345	34	12-φ27	1390	500
300	12	502	480	430	395	35	16-φ27	1600	500
350	14	762	540	480	440	40	16-φ33	1750	600
400	16	838	605	540	495	46	16-φ33	1900	600
450	18	914	675	605	560	48	20-φ33	2320	650
40K
15	1/2	165	115	80	55	20	4-φ19	179	160
20	3/4	190	120	85	60	20	4-φ19	202	200
25	1	216	130	95	70	22	4-φ19	265	200
40	11/2	241	160	120	90	24	4-φ23	415	200
50	2	292	165	130	105	26	8-φ19	480	280
65	21/2	330	200	160	130	30	8-23	510	280
80	3	356	210	170	140	32	8-23	580	300
100	4	432	250	205	165	36	8-25	700	400
125	5	508	300	250	200	40	8-27	845	500
150	6	559	355	295	240	44	12-33	940	500
200	8	660	405	345	290	50	12-33	1190	500
250	10	787	475	410	355	56	12-33	1390	600
300	12	838	540	470	410	60	16-39	1600	650
350	14	889	585	515	455	64	16-39	1750	650
400	16	991	645	570	515	70	16-39	1900	700
