注明：

      1.NSP 24″ 和小于ANSI B16.5,NPS 26 和大于MSS SP-44.

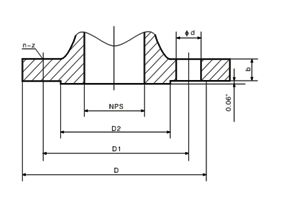

      2.Class 150 和 Class 300 法兰包含0.06 凸面的最低厚度.

·法兰连接尺寸

150Lb
NPS	DN	D		D1		D2		b		φ d		n-Z		螺栓长度
inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	Num	inch	RF	R＆G
1/2	15	3.50	89	2.38	60.5	1.38	35	0.38	1.0	0.62	16	4	1/2	2.25	/
3/4	20	3.88	99	2.75	69.9	1.69	43	0.41	10.5	0.62	16	4	1/2	2.50	/
1	25	4.25	108	3.12	79.2	2.00	51	0.44	1 1.5	0.62	16	4	1/2	2.50	3.00
11/4	32	4.62	117	3.50	88.9	2.50	64	0.50	13.0	0.62	16	4	1/2	2-75	3.25
11/2	40	5.00	127	3.88	98.6	2.88	73	0.56	14.5	0.62	16	4	1/2	2-75	3.25
2	50	6.00	150	4.57	120.5	3.62	92	0.75	19.5	0.75	18	4	5/8	3.25	3.75
21/2	65	7.00	180	5.50	139.5	4.12	105	0.88	22.5	0.75	18	4	5/8	3.50	4.00
3	80	7.50	190	6.00	152.5	5.00	127	0.94	24	0.75	18	4	5/8	3.50	4.00
4	100	9.00	230	7.50	190.5	6.19	157.5	0.94	24	0.75	18	8	5/8	3.50	4.OO
6	150	11.00	280	9.50	241.5	8.50	21.6	1.00	25.5	0.88	22	8	3/4	4.00	4.50
8	200	13.50	345	11.75	298.5	10.62	270	1.12	29	0.88	22	8	3/4	4.25	4.75
10	250	16.00	405	14.25	362	12.75	324	1.19	30.5	1.00	26	12	7/8	4.50	5.00
12	300	19 00	485	17.00	432	15.00	381	1.25	32	1.00	26	12	7/8	4.75	5.25
14	350	21.00	535	18.75	476	16.25	41.3	1.38	35	1.12	29.5	12	1	5.25	5.75
16	400	23.50	600	21.25	540	18.50	470	1.44	37	1.12	29.5	16	1	5.25	5.75
18	450	25.00	635	22.75	578	21.00	533.5	1.56	40	1.25	32.5	16	11/8	5.75	6.25
20	500	27.50	700	25.00	635	23.00	584	1.69	43	1.25	32.5	20	11/8	6.25	6.75
24	600	32.00	815	29.50	749.5	27.25	692	1.88	48	1.38	35.5	20	11/4	6.75	7.25

·法兰连接尺寸

300Lb
NPS	DN	D		D1		D2		b		φ		n-z		螺栓长度
inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	inch	Num	inch	RF	R＆G
1/2	15	3.75	95	2.62	67	1.38	35	0.56	14	0.62	16	4	1/2	2.50	3.00
3/4	20	4.62	117	3.25	83	1.69	43	O.62	16	0.75	19	4	5/8	3.00	3.50
1	25	4.88	124	3.50	89	2.00	51	O.69	18	0.75	19	4	5/8	3.00	3.50
11/4	32	5.25	133	3.88	99	2.50	64	0.75	19.5	O.75	19	4	5/8	3.25	3.75
11/2	40	6.12	155	4.50	114	2.88	73	0.81	21	0.88	22	4	3/4	3.50	4.00
2	50	6.50	165	5.00	127	3.62	92	0.88	22.5	0.75	18	8	5/8	3.50	4.00
21/2	65	7.50	190	5.88	149	4.12	105	1.00	25.5	0.88	22	8	3/4	4.00	4.50
3	80	8.25	210	6.62	168.5	5.00	127	1.12	29	0.88	22	8	3/4	4.25	4.75
4	100	10.00	255	7.88	200	6.19	157.5	1.25	32	0.88	22	8	3/4	4.50	5.00
6	150	12.50	320	10.62	270	8.50	216	1.44	37	0.88	22	12	3/4	4.75	5.50
8	200	15.00	380	13.00	330	10.62	270	1.62	41.5	1.00	26	12	7/8	5.50	6.00
10	250	17.50	445	15125	387.5	12.75	324	1.88	48	1.12	29.5	16	1	6.25	6.75
12	300	20.50	520	17175	451	15.00	381	2.00	51	1.25	32.5	16	11/8	6.75	7.25
14	350	23.00	585	20.25	514.5	16.25	413	2.12	54	1.25	32.5	20	11/8	7.00	7.50
16	400	25.50	650	22.50	571.5	18.50	470	2.25	57.5	1.38	32.5	20	11/4	7.50	8.00
18	450	28.00	710	24175	628.5	21.00	533.5	2.38	60.5	1.38	32.5	24	11/4	7.75	8.25
20	500	30.50	775	27.00	686	23.00	584	2.50	63.5	1.38	32.5	24	11/4	8.00	8.75
24	600	36.00	915	32.00	813	27.25	692	2.75	70	1.62	42	24	11/2	9.00	10.0
26	650	38.25	972	34.50	876	29.50	749	3.12	79.5	1.75	44.5	28	15/8	9.25	10.25
28	700	40.75	1035	37.00	940	31.50	800	3.38	86	1.75	44.5	28	15/8	9.25	10.25
30	750	43.00	1092	39.25	997	33.75	857	3.62	92	1.88	48	28	13/4	9.25	10.25
32	800	45.25	1150	41.50	1054	36.00	915	3.88	98 5	2.00	51	28	17/8	10.75	11.75
34	850	47.50	1207	43.50	1105	38.00	965	4.OO	102	2.00	51	28	17/8	10.75	11.75
36	900	50.00	1270	46.00	1169	40.25	1022	4.12	105	2.12	54	32	2	10.75	12.00
40	1000	50.12	1273	46.88	1191	43.88	1115	4.56	116	15/8	41	40	175	11.75	13.00
42	1050	52.50	1334	49.00	1245	46.00	1168	4.69	119	13/4	45	36	36	12.25	13.50

Note:

1、NPS 24″ 和小于ANSI B16.5,NPS 26 和大于MSS MSS SP-44

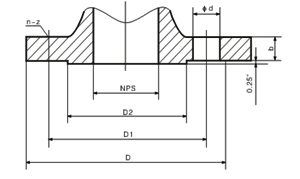

2、Class 600 和 Class 900 法兰包含0.25 凸面的最低厚低.

· 法兰连接尺寸 Class 600Lb

NPS	DN	D		D1		D2		b		φ-d		n-z		螺栓长度
inch	mm	incn	mm	inch	mm	inch	mm	inch	mm	inch	mm	Num	Diam．	RF	R＆G
1/2	15	3.75	95	2.63	66.5	1.38	35	0.57	15	0.63	15	4	1/2	0125	6.4
3/4	20	4.63	118	3.25	82.5	1.69	43	0.63	16	0.75	19	4	5/8	O.25	6.4
1	25	4.88	124	3.5	89	2	51	0.69	18	0.75	19	4	5/8	O.25	6.4
11/2	40	6.13	156	4.5	114.5	2.88	73	0.88	23	0.88	22	4	3/4	O.25	6.4
2	50	6.50	165	5.00	127	3.62	92	1.00	25.5	0.75	18	8	5/8	4.25	4.25
21/2	65	7.50	190	5.88	149	4.12	105	1.12	29	0.88	22	8	3/4	4175	4.75
3	80	8.25	210	6.62	168.5	5.00	127	1.25	32	0.88	22	8	3/4	5.00	5.00
4	100	10.75	275	8.50	216	6.19	157.5	1.50	38.5	1.00	26	8	7/8	5175	5.75
6	150	14.00	355	11.50	292	8.50	216	1.88	48	1.12	29.5	12	1	6175	6.75
8	200	16.50	420	13.75	349	10.62	270	2.19	55.5	1.25	32.5	12	11/8	7.50	7.75
10	250	20.00	510	17.00	432	12175	324	2.50	63.5	1.38	35.5	16	11/4	8.50	8.50
12	300	22.00	560	19.25	489	15.00	381	2.62	67	1.38	35.5	20	11/4	8-75	8.75
14	350	23.75	605	20.75	527	16.25	413	2.75	70	1.50	39	20	13/8	9-25	9.25
16	400	27.00	685	23.75	603	18.50	470	3.00	76.5	1.62	42	20	11/2	1O.0	10.0
18	450	29.25	745	25.75	654	21.00	533.5	3.25	83	1.75	45	20	15/8	11.O	11.0
20	500	32.00	815	28.50	724	23.00	584	3.50	89	1.75	45	24	15/8	11.5	11.5
24	600	37.00	940	33.00	838	27.25	692	4.00	102	2.00	51	24	17/8	13.0	13.5

· 法兰连接尺寸Class 900Lb

	DN	D		D1		D2		b		φ-d		n-z		螺栓长度
inch	mm	inch	mm	incn	mm	inch	mm	inch	mm	inch	mm	Num	inch	RF	R＆G
2	50	8 50	215	6.50	165	3.62	92	1.50	38.5	1.OO	26	8	118	5.75	5.75
21/2	65	9.62	245	7.50	190.5	4.12	105	1.62	41.5	1.12	29.5	8	1	6.25	6.25
3	80	9.50	240	7.50	190.5	5.00	127	1.50	38.5	1.OO	26	8	7/8	5.75	5.75
4	100	11.50	290	9.25	235	6.19	157.5	1.75	44.5	1.25	32.5	8	11/8	6.75	6 75
6	150	15 50	380	12.50	31705	8.50	216	2.19	56	1.25	32.5	12	11/8	7.50	7.50
8	200	18.50	470	15.50	393.5	10.62	270	2.50	63.5	1.50	39	12	13/8	8.75	8.75
1O	250	21.50	545	18.50	470	12.75	324	2.75	70	1.50	39	16	13/8	9.25	9.25
12	300	24.00	610	21.00	533.5	15.00	381	3.12	79.5	1.50	39	20	13/8	10.0	10.0
14	350	25.25	640	22.00	559	16.25	413	3.38	86	1.62	42	20	11/2	11.0	11.O
16	400	27.75	705	24125	616	18.50	470	3.50	89	1.75	45	20	15/8	11.5	11.5
18	450	31.00	785	27.00	686	21.00	533.5	4.00	102	2.00	51	20	17/8	13.0	13.5
20	500	33.75	855	29.50	749.5	23.00	584	4.25	108	2.12	55	20	2	14.0	14.5
24	600	41.OO	1040	35.50	901.5	27.25	692	5.50	140	2.62	68	20	11/2	17.5	18.0

Note:

1、NPS 24″ 和小于ANSI B16.5,NPS 26 和大于MSS MSS SP-44
2、Class 1500 和 Class 2500 凸面的最低厚度0.25 凸面的最低厚度.

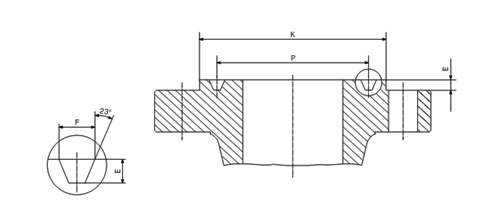

· 法兰连接尺寸

1500Lb
尺寸规格		环数	P		E		F		K		N		L1
NPS	DN		in	mm	in	mm	in	mm	in	mm	in	mm	in	mm
1	25	R16	2.000	50.80	0.250	6.35	0.344	8.74	2.81	71	0.16	4	5.00	127
11/4	32	R18	2.375	60.33	0.250	6.35	0.344	8.74	3.19	81	0.16	4	5.00	127
11/2	40	R20	2.688	68.28	0.250	6.35	0.344	8.74	3.62	92	0.16	4	5.50	140
2	50	R24	3.750	95.25	0.312	7.92	0.496	11.91	4.88	124	0.12	3	5.75	146
21/2	65	R29	4.250	107.95	0.312	7.92	0.496	11.91	5.38	137	0.12	3	6.25	159
3	80	R35	5.375	136.53	0.312	7.92	0.496	11.91	6.62	168	0.12	3	7.00	178
4	100	R39	6.375	161.93	0.312	7.92	0.496	11.91	7.62	194	0.12	3	7.75	197
5	125	R44	7.625	193.68	0.312	7.92	0.496	11.91	9.00	229	0.12	3	9.75	248
6	150	R46	8.312	211.12	0.375	9.53	0.531	13.94	9.75	248	0.12	3	10.50	267
8	200	R50	10.625	269.88	0.438	11.13	0.6356	16.66	12.50	318	0.16	4	12.75	324
10	250	R54	121750	323.85	0.438	11.13	0.656	16.66	14.62	371	0.16	4	13.50	343
12	300	R58	15.000	381.00	0.562	14.27	0.906	23.01	17.25	438	0.19	5	15.25	387
14	350	R63	16.500	419.10	0.625	15.88	1.062	26.97	19.25	489	0.22	6	16.75	425
16	400	R67	18.500	469.90	0.688	17.48	1.188	30.18	21.50	546	0.31	8	18.50	470
18	450	R71	21.000	533.40	0.688	17.48	1.188	30.18	24.12	613	0.31	8	20.75	527
20	500	R75	23.000	584120	0.688	17.48	1.312	33.32	26.50	673	0.38	10	22.25	565
24	600	R79	27.250	692.15	0.812	20.62	1.438	36.53	31.25	794	0.44	11	25.50	648
2500Lb
1	25	R18	2.375	60.33	0.250	6.35	0.344	8.74	3.25	83	0.16	4	5.50	140
11/4	32	R21	2.844	72.24	0.312	7.92	0.469	11.94	4.00	102	0.12	3	6.00	152
11/2	40	R23	3.250	82.55	0.312	7.92	0.469	11.94	4.50	114	0.12	3	6.75	171
2	50	R26	4.000	101.60	0.312	7.92	0.469	11.94	5.25	133	0.12	3	7.00	178
21/2	65	R28	4.375	111.13	0.375	9.53	0.531	19 49	5.88	149	0.12	3	8.00	203
3	80	R32	5.000	127.00	0.375	9.53	0.531	13.49	6.62	168	0.12	3	9.00	229
4	100	R38	6.188	157.18	0.438	11.13	0.656	16.66	8.00	203	0.16	4	10.25	260
5	125	R42	7.500	190.50	0 500	12.70	0.781	19.84	9.50	241	0.16	4	12.25	311
6	150	R47	9.000	228.60	0.500	12.70	0.781	19.84	11.00	279	0.16	4	14.00	356
8	200	R51	11.000	279 40	0.562	14.27	0.906	23.01	13.38	340	0.19	5	15.50	394
10	250	R55	13.500	342.90	0.688	17.48	1.188	30.18	16.75	425	0.25	6	20.00	508
12	300	R60	13.000	406.40	0.688	17.48	1.312	33.32	19.50	495	0.31	8	22.00	559
