产品性能规范

公称压力 PN	1.6	2.5	4.0	6.4	10.0	MPa
壳体试验压力	2.4	3.75	6．0	9.6	15.0
高压密封试验压力	1.76	2.75	4.4	7.04	11.0
低压气密封试验压力	0.5～0.7
适用介质	C，I 水、油品、蒸汽			P硝酸类
适用温度	≤ 425℃			≤ 200℃

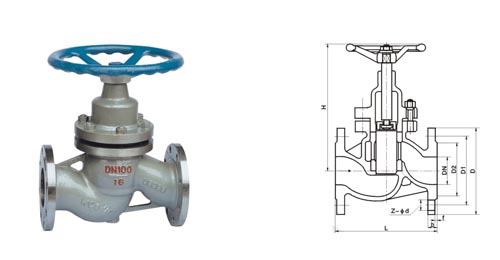

主要外形和连接尺寸

PN	DN	L	H	D	D1	D2	b	f	z-φd	重量 WT(kg)
1.6 MPa	15	130	128	95	65	45	14	2	4-14	3
	20	150	165	105	75	55	16	2	4-14	5
	25	160	190	115	85	65	16	2	4-14	7
	32	180	216	135	100	78	18	2	4-18	8
	40	200	236	245	110	85	18	3	4-18	12
	50	230	250	160	19.5	100	20	3	4-18	16
	65	290	255	180	145	120	20	3	4-18	22
	80	310	255	195	160	135	22	3	8-18	27
	100	350	259	215	180	155	24	3	8-18	40
	125	400	352	245	210	185	26	3	8-18	72
	150	480	362	280	240	210	28	3	8-23	97
	200	600	385	335	295	265	30	3	12-23	205
2.5 MPa 4.0 MPa	15	130	133	95	65	45	16	2	4-14	4
	20	150	178	105	75	55	16	2	4-14	6
	25	160	180	115	85	65	16	2	4-14	7
	32	180	195	135	100	78	18	2	4-18	10
	40	200	220	145	110	85	18	3	4-18	13
	50	230	250	160	125	100	20	3	4-18	17
	65	290	279,	180	145	120	22	3	8-18	24
	80	310	275	195	160	135	22	3	8-18	33
	100	350	312	230	190	160	24	3	8-23	49
	125	400	365	270	220	188	28	3	8-25	87
	150	480	410	300	250	218	30	3	8-25	115
	200	600	450	360/375	310/320	278/282	34/38	3	12-25/30	210
6.4 MPa	15	170	145	105	75	55	18	2	4-14	5
	20	190	195	125	90	68	20	2	4-18	7
	25	210	202	135	100	78	22	2	4-18	8
	32	230	226	150	110	82	24	2	4-23	12
	40	260	239	165	125	95	24	3	4-23	15
	50	300	265	175	135	105	26	3	4-23	19
	65	340	287	200	160	130	28	3	8-23	26
	80	380	301	210	170	140	30	3	8-23	37
	100	430	346	250	200	168	32	3	8-25	55
