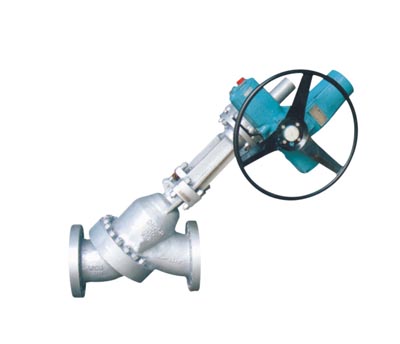

执行标准

设计与制造	结构长度	法兰尺寸	压力 -温度	试验 -检验
ASME B16.34	ASME B16.10 GB12221	ASME B16.5 GB 9113	GB9131	API 598

压力试验

公称压力 PN	150Lb(2.0Mpa)	300Lb(5.0Mpa)	400Lb(10.0Mpa)
强度试验	3.0	7.8	10.5
水密封试验	2.2	5.7	7.8
上密封试验	2.2	5.7	7.8
气密封试验	0.4～0.7

主要零件材料及性能

体盖板	阀瓣	阀杆	密封面	垫片	填料	工作温度℃	适用介质
ASTM A105	ASTM A105	ASTM A276- 4lO	STL/STL	柔性石墨 +不锈钢	柔性石墨	≤300℃	碱性氧化铝 料浆
ASTMWCB

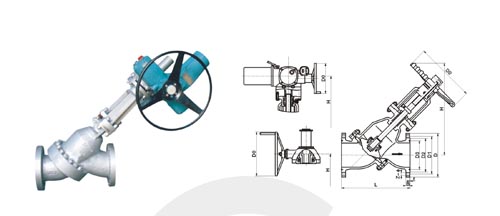

主要外形尺寸                   Class 150(PN2.0MPa)

规格		驱动方式	L	D	Dl	D2	B	Z-φ	f	DC	H	驱动方式 Driving manners
DN(mm)	NPS(in)
50	2	手动	230	150	120.5	92	16	4-20	2	250	307
80	3		310	190	152.5	127	19.5	4-20	2	250	386
100	4		350	230	190.5	157	24	8-20	2	250	448
125	5		400	255	216	186	24	8-22	2	320	519
150	6		480	280	214.5	216	25.5	8-22	2	360	600
200	8	齿动	600	345	298.5	270	29	8-22	2	450	795	BA-1
250	10		730	405	362	32	30.5	12-26	2	600	880	BA-1
300	12		850	485	432	381	32	12-26	2	600	935	BA-1
350	14		980	535	476	413	35	12-30	2	600	1088	BA-1
200	8	电动	600	345	298.5	270	29	8-22	2	305	995	SMC-00
250	1O		730	405	362	324	30.5	12-26	2	305	1045	SMC-00
300	12		850	485	432	38l	32	12-26	2	305	1105	SMC-0
350	14		980	535	476	413	35	12-30	2	305	1250	SMC-0

主要外形和连接尺寸                                    Class 300(PN5.0MPa)

规格		驱动方式	L	D	D1	D2	D3	B	Z-φ	f	DO	H	驱动装置*
DN(nun)	NP(in)
50	2	手动	372 (361)*	165	127	108	82.55	22.5	8-20	8	350	426
80	3		390	210	168.5	146	123.82	29	8-22	8	400	615
100	4		468 (461)*	255	200	175	149.2	32	8-22	8	500	730
125	5		546	280	235	210	180.98	35	8-22	8	500	810
150	6	齿动	619	320	270	24l	211.12	37	12-22	8	460	1320	BA-1
200	8		743 (736)*	380	330	302	269.88	41.5	12-26	8	460	1450	BA-1
250	10		848 (841)*	445	387.5	356	323.85	48	16-30	8	500	1430	BA-2
150	6	电动	619	320	270	24l	211.12	37	12-22	8	550	1200	SMC-1
200	8		743 (736)*	380	330	302	269.88	41.5	12-26	8	305	1380	SMC-1
250	10		848 (841)*	445	387.5	356	323.85	48	16-30	8	457	1280	SMC-2

主要外形和连接尺寸                     Class400(PN10.0MPa)

规格		驱动方式	L	D	Dl	D2	D3	B	Z-φ	f	D0	H	驱动装置*
DN(nun)	NPS(in)
50	2	手动	378	165	127	108	82.55	25.5	8-20	8	350	465
80	3		470	210	168.5	14	123.82	32	8-22	8	400	520
100	4		546	275	216	175	149.22	38.5	8-26	8	450	650
125	5		610	330	267	210	180.98	44.5	8-30	8	500	720
150	6	齿动	634 (641)*	355	292	241	211.12	48	12-30	8	500	1018	BA-2
200	8		771	420	349	302	269.88	55.5	12-33	8	500	1140	BA-2
250	10		882.5 (865)*	510	432	356	323.85	63.5	16-36	8	600	1150	BA-3
150	6	电动	634 (641)*	355	292	241	211.12	48	12-30	8	305	1140	SMC-0
200	8		771	420	349	302	269.88	55.5	12-33	8	400	1200	SMC-1
250	10		882.5 (865)*	510	432	356	323.85	63.5	16-36	8	457	1280	SMC-2

注： *此规格结构长度L有两种系列
    **驱动装置可根据用户要求选用。
