产品性能规范

公称压力 PN	2.5	4.0	6.4	16	25	32	MPa
壳体试验压力	3.75	6.0	9.6	24	37.5	48
高压密封试验压力	2.75	4.4	7.04	17.6	27.5	35.2
低压气密封试验压力	0.5-0.7
适用介质	C，I 水、油品、蒸汽			P硝酸类		R醋酸类
适用温度	C≤425℃、I≤560℃			≤ 200℃

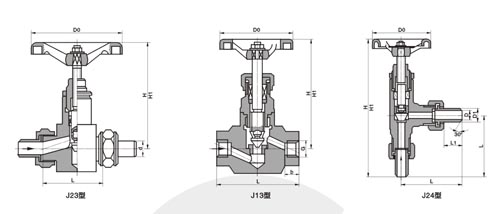

主要外形和连接尺寸

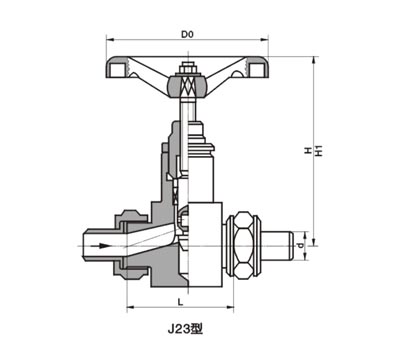

型号	DN	d	H	H1	L	D0
J23H-C J23W-p J23W-R J23H-I	6	12	112	122	62	65
	10	14	124	134	76	65
	15	22	145	160	90	100
	20	28	160	160	100	100
	25	34	185	210	105	100

主要外形和连接尺寸

型号	DN	G(in)	L	b	H1	H2	D0
J13H-25 J13H-40 J13W-25P J13W-40P	15	1/2	90	18	190	201	65
	20	3/4	110	22	214	227	65
	25	1	130	26	235	250	80
	32	5/4	160	27	267	283	100
	40	3/2	190	30	305	327	120
	50	2	220	35	328	353	140
J13H-40 J13H-160 J13W-320 J13W-40P J13W-160P J13W-320P	15	1/2	90	18	190	201	65
	20	3/4	110	22	214	227	65
	25	1	130	26	235	250	80
	32	5/4	160	27	267	283	100
	40	3/2	190	30	305	327	120
	50	2	220	35	328	353	140

型号	DN	D	D1	L	L1	H	H1	Do
J24H-25 J24N-40 J24H-150 J24W-25P J24W-160P	6	9	14	7l	27	152	158	65
	10	12	18	7l	22	172	180	80
	15	16	22	93	26	285	292	120
	20	22	28	107	3l	335	345	140
	25	27	34	118	32	355	368	140
