压力试验

公称压力	强度试验	水密封试验	上密封试验	气密封试验
1.6	2.4	1.76	1.76	0.6
4.0	6.0	4.4	4.4

主要零件材料及性能

体盖	阀杆	阀瓣	密封面	垫片	填料	工作温度	适用介质
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	STL 本体材质	PTFE	PTFE	常温	氧气
ZCuZn16Si4

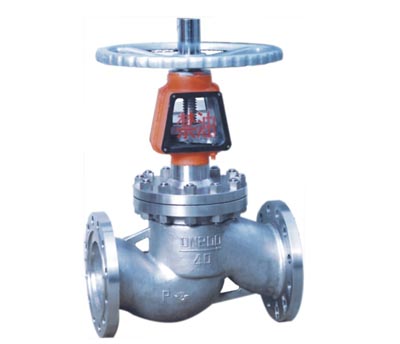

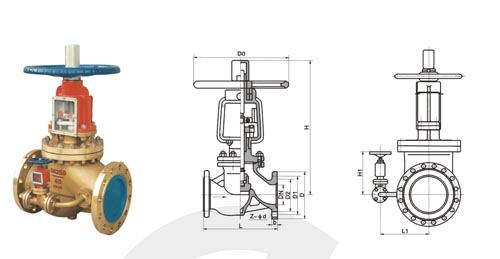

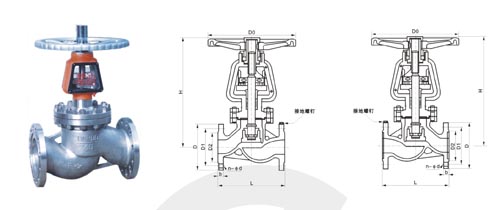

规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF JY4lW-16P JY41W-16T JY41Y-16P JY4lY-16T	25	160	115	85	65	14	4-φ14	305	160
	32	180	135	100	78	16	4-φ18	316	160
	40	200	145	110	85	16	4-φ18	328	180
	50	230	160	125	100	16	4-φ18	356	200
	65	290	180	145	120	18	4-φ18	389	280
	80	3lO	195	160	135	20	8-φ18	400	280
	100	350	215	180	155	20	8-φ18	460	320
	125	400	245	210	185	22	8-φ18	528	320
	150	480	280	240	210	24	8-φ23	668	450
	200	600	335	295	265	26	12-φ23	795	500
	250	650	405	355	320	30	12-φ25	910	560
	300	750	460	410	375	30	12-φ25	1200	640
	350	850	520	470	435	34	16-φ25	1290	720
	400	950	580	525	485	36	16-φ30	1560	800

规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF JY4lW-25P JY4lW-16T JY4lY-16P JY4lY-16T	25	160	115	85	65	16	4-φ14	305	160
	32	180	135	100	78	18	4-φ18	316	160
	40	200	145	11O	85	18	4-φ18	328	180
	50	230	160	125	100	20	4-φ18	356	200
	65	290	180	145	120	22	8-φ18	389	280
	80	310	195	160	135	22	8-φ18	400	280
	100	350	230	190	160	24	8-φ23	460	320
	125	400	270	220	188	28	8-φ25	538	320
	150	480	300	250	218	30	8-φ25	668	450
	200	600	360	310	278	34	12-φ25	795	500
	250	650	425	370	332	36	12-φ30	910	560
	300	750	485	430	390	40	16-φ30	1200	640
	350	850	550	490	448	44	16-φ34	1290	720
	400	950	610	550	505	48	16-φ34	1560	800
4．OMPa	25	160	115	85	65	16	4-φ14	305	160
凹凸法兰 MFM JY4lW-40P JY4lW-40T JY4lY-40P JY4lY-40T	32	180	135	100	78	18	4-φ18	316	160
	40	200	145	110	85	18	4-φ18	328	180
	50	230	160	125	100	20	4-φ18	356	200
	65	290	180	145	120	22	8-φ18	389	280
	80	310	195	160	135	22	8-φ18	400	280
	100	350	230	190	160	24	8-φ23	460	320
	125	400	270	220	188	28	8-φ25	538	320
	150	480	300	250	218	30	8-φ25	668	450
	200	600	375	320	282	38	12-φ30	795	500
	250	650	445	385	345	42	12-φ34	910	560
	300	750	510	450	408	46	16-φ34	1200	640
	350	850	570	510	465	52	16-φ34	1290	720
	400	950	655	585	535	58	16-φ41	1560	800
