产品名称： |

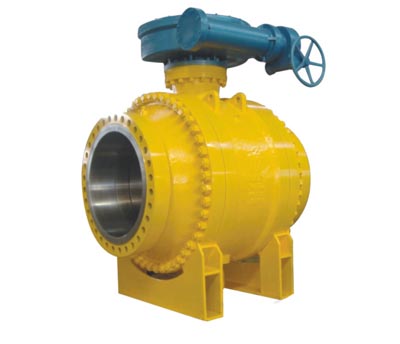

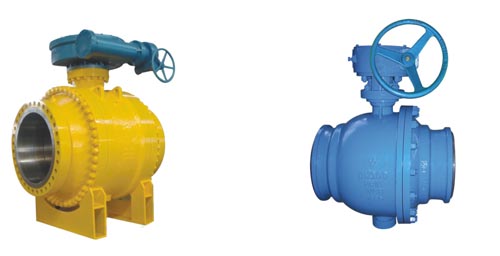

国标法兰球阀 |
| 产品类别： |
国标阀门系列 → 球阀
|
| 产品性质： |
普通
|
| 点击次数： |
1815 |
| 资料下载： |
暂无下载
|
 |
|
产品详细介绍 |
执行标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力 -温度 |
试验 -检验 |
|
GB12237 |
GBl2221 JB7745 |
JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验 (Mpa)
|
公称压力 PN(Lb) |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4 |
3.75 |
6.0 |
|
水密封试验 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
0.4-O.7 |
主要零件材料及性能
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Nn2M02n |
CF8M |
CF3M |
|
球体阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12M02Ti |
316 |
316L |
|
阀座
Seat |
聚四氟乙烯 PTFE加玻纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
|
垫片 |
聚四氟乙烯 PTFE 不锈钢/柔性石墨 齿形垫片 |
|
阀杆座 |
聚四氟乙烯 PTFE 不锈钢/柔性石墨 |
|
填料 |
聚四氟乙烯 PTFE 增强柔性石墨 |
|
填料压盖 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Crl8Ni12M02Ti |
316 |
316L |
|
工作温度 |
-29-150(聚四氟乙烯PTFE)-29-200(加玻纤增强聚四氟乙烯PTFE+GLAss)-29-300(对位聚笨PPL) |
|
适用介质 |
水蒸汽油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 | |
|
|
|
