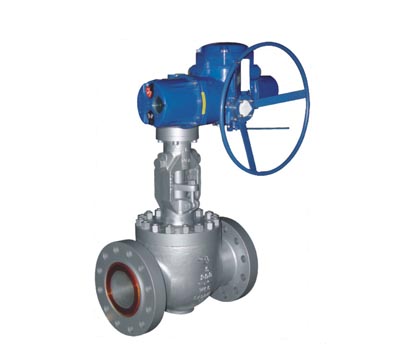

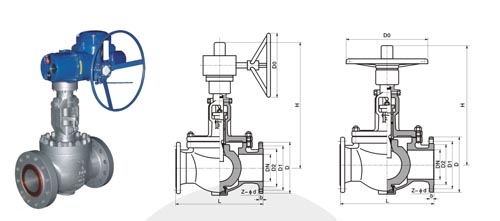

主要外形和连接尺寸

产品型号	公称通径 DN	L	D	D1	D2	b	Z-φd	H	W	wT(Kg)
1.6MPa	50	216	165	125	100	16	4-φ18	380	200	38
GQ47H-16C GQ47Y-16P GQ547H-16C GQ547Y-16P GQ647H-16C CQ647Y-16P GQ947H-16C GQ947Y-16P	65	290	185	145	120	18	4-φ18	390	300	52
	80	310	200	160	135	20	8-φ18	400	300	84
	100	350	220	180	155	20	8-φ18	508	300	98
	150	480	285	240	210	24	8-φ23	690	400	164
	200	600	340	295	265	26	12-φ23	780	500	260
	250	730	405	355	320	30	12-φ26	990	600	358
	300	850	460	410	375	30	12-φ26	1180	600	460
	350	980	520	470	435	34	16-φ26	1250	650	641
	400	1100	580	525	485	36	16-φ30	1560	650	948
	450	1200	640	585	545	40	20-φ30	1630	700	1276
	500	1250	715	650	608	44	20-φ34	1700	700	1587
	600	1450	840	770	718	48	20-φ36	1880	800	1863

主要外形和连接尺寸

产品型号	公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	W	WT(Kg)
2.5MPa	50	216	165	125	100	88	20	4-φ18	380	200	42
GQ47H-25 GQ47Y-25P GQ547H-25 GQ547Y-25P GQ647H-25 GQ647H-25P GQ947H-25 GQ947Y-25P	65	290	185	145	120	110	22	8-φ18	390	300	58
	80	310	200	160	135	121	22	8-φ18	400	300	94
	100	350	235	190	160	150	24	8-φ23	508	300	109
	150	480	300	250	218	204	30	8-φ26	690	400	175
	200	600	375	320	282	260	38	12-φ30	780	500	285
	250	730	450	385	345	313	42	12-φ34	990	600	378
	300	850	515	450	408	364	46	16-φ34	1180	600	496
	350	980	580	510	465	422	52	16-φ36	1250	650	657
	400	1100	660	585	535	474	58	16-φ41	1560	650	984
	450	1200	685	610	560	524	60	20-φ41	1630	700	1306
	500	1250	755	670	612	576	62	20-φ42	1700	700	1601
	600	1450	890	795	730	676	62	20-φ48	1880	800	1912
