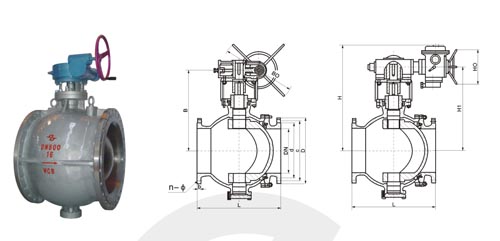

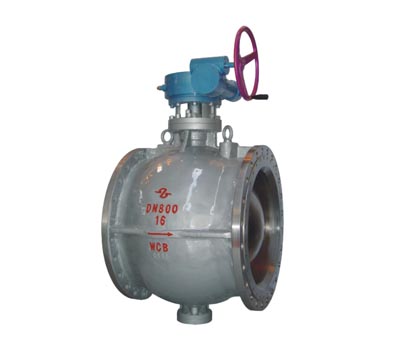

主要外形尺寸

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
							M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	A型	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	A型	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	A型	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-φ22	-	-	-	390	400	B型	100	678	528	400	Q120-1	225
250	394	395	350	319	26	12-φ22	-	-	-	515	400	B型	195	652	435	200	SMC-04/HOBC	360
300	419	445	400	370	26	12-φ22	-	-	-	545	600	C型	250	761	480	280	SMC-04/HBC	415
350	550	505	460	429	26	16-φ22	-	-	-	590	600	C型	369	771	520	280	SMC-04/HOBC	435
400	600	565	515	480	26	16-φ26	-	-	-	625	600	C型	450	831	580	280	SMC-03/H2BC	542
450	650	615	565	530	28	20-φ26	-	-	-	660	600	D型	600	921	670	305	SMC-00/H3BC	672
500	700	670	620	582	28	20-φ26	-	-	-	695	800	D型	730	943	770	305	SMC-00/H3BG	892
600	800	780	725	682	30	20-φ30	-	-	-	732	800	D型	850	1123	850	305	SMC-0/H4BC	995

主要外形尺寸

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
							M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	Am	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	Am	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	Am	74	646	496	400	Q120-1	200
200	292	340	295	266	24	12-φ22	-	-	-	390	400	B型	105	678	528	400	Q120-1	230
250	394	405	355	319	26	12-φ26	-	-	-	515	400	B型	200	652	435	200	SMC-04/HOBC	370
300	419	460	410	370	28	12-φ26	-	-	-	545	600	C型	250	761	480	280	SMC-04/H1BC	425
350	550	520	470	429	30	16-φ26	-	-	-	590	600	C型	375	771	520	280	SMC-03/H2BC	450
400	600	580	525	480	32	16-φ30	-	-	-	625	600	C型	460	831	580	280	SMC-00A13BC	557
450	650	640	585	548	34	20-φ30	-	-	-	660	600	D型	610	921	670	305	SMC-00/H3BC	690
500	700	715	650	609	36	20-φ33	-	-	-	695	800	D型	750	943	770	305	SMC-00/H3BC	913

主要外形尺寸

规格	L	D	C	d	b	n-φ	蜗轮蜗杆传动				电动
							B	B0	驱动装置	重量	H	H1	H0	驱动装置	重量
80	203	200	160	132	24	8-φ18	255	300	A型	32	589	484	190	Q60-1	105
100	229	235	190	156	24	8-φ22	290	300	Am	48	595	500	190	Q60-1	145
125	254	270	220	184	26	8-φ26	330	300	A型	68	650	500	400	Q120-1	195
150	267	300	250	211	28	8-φ26	350	400	B型	85	739	589	400	Q120-1	205
200	292	360	310	274	30	12-φ26	390	400	B型	113	799	649	400	Q120-1	245
250	394	425	370	330	32	12-φ30	515	400	B型	203	652	435	200	SMC-04/H1BC	378
300	419	485	430	389	34	16-φ30	545	600	C型	260	761	480	280	SMC-04/H1BC	440
350	550	555	490	448	38	16-φ33	590	600	C型	375	771	520	280	SMC-04/HlBC	460
400	600	620	550	503	40	16-φ36	625	800	D型	475	831	580	280	SMC-04/H1BC	580
450	650	670	600	548	42	20-φ36	660	800	D型	625	921	670	305	SMC-04/H1BC	715

主要外形尺寸

规格	L	D	C	d	b	n-φ	蜗轮蜗杆传动				电动
							B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
80	203	200	160	132	24	8-φ18	255	300	A型	32	589	484	190	Q60-1	105
100	229	235	190	156	24	8-φ22	290	300	A型	48	595	500	190	Q60-1	145
125	254	270	220	184	26	8-φ26	330	400	B型	68	650	500	400	Q120-1	195
150	267	300	250	211	28	8-φ26	350	400	B型	85	739	589	400	Q120-1	205
200	292	375	320	284	34	12-φ30	390	400	B型	120	799	649	400	Q120-1	250
250	394	450	385	345	38	12-φ33	515	600	C型	208	652	435	200	SMC-04/H1BC	445
300	419	515	450	409	42	16-φ33	545	600	C型	265	761	480	280	SMC-04/H1BC	465
350	550	580	510	465	46	16-φ36	590	800	D型	383	771	520	280	SMC-04/HlBC	588
