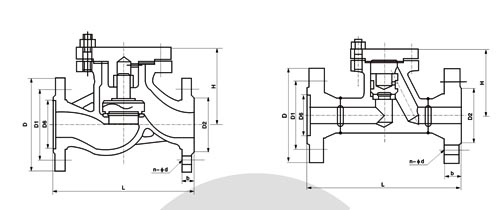

规格 主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H
RF H41H H41Y H41W H41N 16C 16P 16R	15	130	95	65	45	14	4-φ14	77
	20	150	105	75	55	14	4-φ14	77
	25	160	115	85	65	14	4-φ14	80
	32	180	135	100	78	16	4-φ18	85
	40	200	145	110	85	16	4-φ18	95
	50	230	160	125	100	16	4-φ18	105
	65	290	180	145	120	18	4-φ18	120
	80	310	195	160	135	20	8-φ18	130
	100	350	215	180	155	20	8-φ18	140
	125	400	245	210	185	22	8-φ18	155
	150	480	280	240	210	24	8-φ23	180
	200	600	335	295	265	26	12-φ23	215
	250	730	405	355	320	30	12-φ25	260
	300	850	460	410	375	30	12-φ25	315
	400	1100	580	525	485	36	16-φ30	-
	500	1250	705	650	608	44	20-φ34	-
2.5MPa	15	130	95	65	45	16	4-φ14	100
RF H41H H41Y H41W H41N 25 25P 25R	20	150	105	75	55	16	4-φ14	105
	25	160	115	85	65	16	4-φ14	120
	32	180	135	100	78	18	4-φ18	130
	40	200	145	110	85	18	4-φ18	135
	50	230	160	125	100	20	4-φ18	149
	65	290	180	145	120	22	8-φ18	160
	80	310	195	160	135	22	8-φ18	169
	100	350	230	190	160	24	8-φ23	194
	125	400	270	220	188	28	8-φ25	222
	150	480	300	250	218	30	8-φ25	255
	200	600	360	310	278	34	12-φ25	305
	250	730	425	370	332	36	12-φ30	355
	300	850	485	430	390	40	16-φ30	410
	400	1100	580	525	485	36	16-φ30	-
	500	1250	705	650	608	44	20-φ34	-

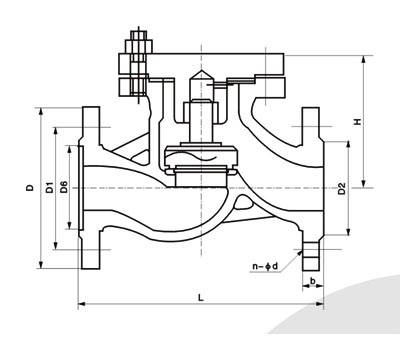

规格  主要尺寸

4．OMPa	DN	L	D	D1	D2	D6	b	n-φd	H
凹凸法兰 MFM H41H H41Y H41W H41N 40 40P 40R 40I	15	130	95	65	45	40	16	4-φ14	100
	20	150	105	75	55	51	16	4-φ14	105
	25	160	115	85	65	58	16	4-φ14	120
	32	180	135	100	78	66	18	4-φ18	130
	40	200	145	110	85	76	18	4-φ18	135
	50	230	160	125	100	88	20	4-φ18	149
	65	290	180	145	120	110	22	8-φ18	164
	80	310	195	160	135	121	22	8-φ18	169
	100	350	230	190	160	150	24	8-φ23	194
	125	400	270	220	188	176	28	8-φ25	225
	150	480	300	250	218	204	30	8-φ25	255
	200	600	375	320	282	260	38	12-φ30	305
	250	730	445	385	345	313	42	12-φ34	360
	300	850	510	450	408	364	46	16-φ34	415
	350	980	570	510	465	422	52	16-φ41	-
	400	1100	655	585	535	474	58	20-φ48	-
	450	1200	680	61O	560	524	60	20-φ41	-
	500	1250	755	670	612	576	62	20-φ54	-
6.4MPa	15	210	105	75	55	40	18	4-φ14	100
MFM H41H H41Y H41W H41N 64 64P 64R 64I	20	230	125	90	68	51	20	4-φ18	110
	25	230	135	100	78	58	22	4-φ18	125
	32	260	150	110	82	66	24	4-φ23	152
	40	260	165	125	95	76	24	4-φ23	168
	50	300	175	135	105	88	26	4-φ23	170
	65	340	200	160	130	110	28	8-φ23	188
	80	380	210	170	140	121	30	8-φ23	205
	100	430	250	200	168	150	32	8-φ25	230
	125	500	295	240	202	176	36	8-φ30	245
	150	550	340	280	240	204	38	8-φ34	265
	200	650	405	345	300	260	44	12-φ34	310
	250	775	470	400	352	313	48	12-φ41	445
	300	900	530	460	412	364	54	16-φ41	474
	350	1025	595	525	475	422	60	16-φ41	514
	400	1150	670	585	525	474	66	16-φ48	616
10.0MPa	15	210	105	75	55	40	20	4-φ14	100
MFM H41H H41Y H4lW 100 100P 100R 100I	20	230	125	90	68	51	22	4-φ18	110
	25	230	135	100	78	58	24	4-φ18	125
	32	260	150	110	82	66	24	4-φ23	140
	40	260	165	125	95	76	26	4-φ23	168
	50	300	195	145	112	88	28	4-φ25	170
	65	340	220	170	138	110	32	8-φ25	188
	80	380	230	180	148	121	34	8-φ25	205
	100	430	265	210	172	150	38	8-φ30	230
	125	500	310	250	210	176	42	8-φ34	245
	150	550	350	290	250	204	46	12-φ34	265
	200	650	430	360	312	260	54	12-1	402
	250	775	500	430	382	313	60	12-41	432
	300	900	585	500	442	364	70	16-48	484
	350	1025	655	560	498	422	76	16-54	-
	400	1150	715	620	558	474	80	16-54	-
