产品名称： |

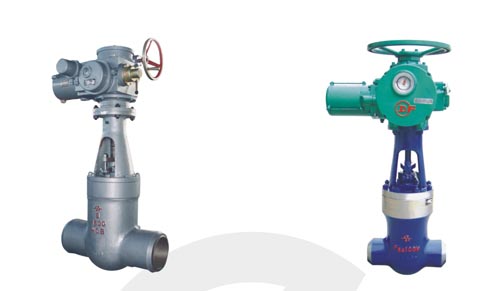

国标电站闸阀 |
| 产品类别： |
国标阀门系列 → 电站阀门
|
| 产品性质： |
普通
|
| 点击次数： |
1629 |
| 资料下载： |
暂无下载
|
 |
|
产品详细介绍 |
执行标准
|
设计与制造 |
结构长度 |
压力-温度 |
试验-检验 |
|
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101 |
压力试验
|
型号 |
公称压力 |
强度试验 (MPa) |
密封试验 (MPa) |
适用温度℃ |
适用介质 |
|
Z60Y-250
Z960Y-250 |
25.0 |
37.5 |
27.5 |
≤425 |
水、蒸汽、油品 |
|
Z60Y-250I
Z960Y-250I |
25.0 |
37.5 |
27.5 |
≤550 |
|
Z60Y-320
Z960Y-320 |
32.0 |
48.0 |
35.2 |
≤425 |
|
Z60Y-320I
Z960Y-320I |
32.0 |
48.0 |
35.2 |
≤550 |
|
Z60Y-P54100V
Z960Y-P54100V |
P54100 |
30 |
11 |
≤540 |
|
Z60Y-P54140V
Z960Y-P54140V |
P54140 |
42 |
15.4 |
|
Z60Y-P54170V
Z960Y-P54170V |
P54170 |
48 |
18.7 |
主要零件材料及性能
|
阀体 |
阀盖 |
支架 |
闸板 |
阀杆 |
阀座 |
密封环 |
填料 |
阀杆螺母 |
|
WCB
A105 |
WCB
35 |
WCB |
WCB |
2Cr13 |
25 |
增强柔性石墨 |
增强柔性石墨 |
ZCu1A110Fe3 |
|
WC6
12Cr1MoV |
WC6
12Cr1MoV |
WC6 |
WC6 |
25Cr2MoV 20Cr1Mo1V1A |
304 |
|
WC9
12Cr1MoV |
WC9
12Cr1MoV |
WC9 |
WC9 |
25Cr2MoV 20Cr1Mo1V1A |
304 |
主要外形和连接尺寸
|
型号 |
公称通径
DN |
L |
D |
d |
H |
D0 |
WT(Kg) |
|
16.0MPa |
15 |
90 |
23 |
13 |
182 |
118 |
6 |
|
20 |
110 |
29 |
18 |
210 |
130 |
10 |
|
25 |
120 |
35 |
23 |
235 |
150 |
13 |
|
32 |
130 |
43 |
28 |
258 |
166 |
150 |
|
40 |
150 |
49 |
36 |
285 |
180 |
23 |
|
50 |
170 |
61 |
45 |
338 |
180 |
35 |
|
20.0MPa |
15 |
90 |
23 |
13 |
182 |
118 |
6 |
|
20 |
110 |
29 |
18 |
210 |
130 |
10 |
|
25 |
120 |
35 |
23 |
235 |
150 |
130 |
|
32 |
130 |
43 |
28 |
258 |
180 |
160 |
|
40 |
150 |
49 |
36 |
285 |
180 |
25 |
|
50 |
170 |
6l |
45 |
338 |
180 |
37 |
|
25.0MPa |
15 |
90 |
23 |
13 |
182 |
118 |
6 |
|
20 |
110 |
29 |
18 |
210 |
130 |
10 |
|
25 |
120 |
35 |
23 |
235 |
150 |
13 |
|
32 |
130 |
43 |
28 |
258 |
180 |
16 |
|
40 |
150 |
49 |
36 |
285 |
180 |
27 |
|
50 |
170 |
61 |
45 |
338 |
180 |
40 |
主要外形和连接尺寸
|
型号 |
公称通径 DN |
d |
L |
H |
L1 |
L2 |
电动装置 |
WT(Kg) |
|
Z960Y-250 |
65 |
57 |
254 |
915 |
363 |
197 |
DZW45 |
120 |
|
80 |
67 |
305 |
950 |
363 |
197 |
DZW45 |
135 |
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z960Y-320 |
100 |
96 |
533 |
1236 |
437 |
277 |
DZW180 |
291 |
|
125 |
118 |
6lO |
1302 |
437 |
277 |
DZW180 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW180 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
104l |
1650 |
554 |
309 |
DZW250 |
696 |
|
Z960-P54100V |
175 |
148 |
762 |
1650 |
554 |
309 |
DZW60 |
683 |
|
225 |
222 |
104l |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW500 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW500 |
2125 |
|
Z960Y- P54170V |
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
398 |
SMC-3 |
2834 |
|
DZW500 |
|
325 |
310 |
1448 |
2265 |
690 |
688 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
688 |
SMC-4 |
5591 | |
|
|
|
