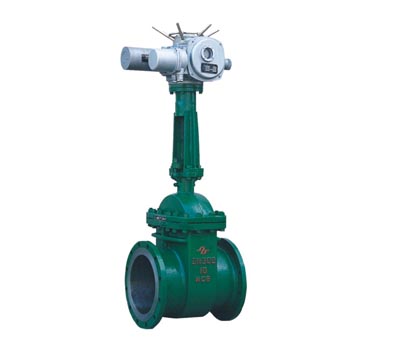

主要外形和连接尺寸

公称通径 DN	L	α	H	PNl．6(MPa)				PN2.5(MPa)
				D	D1	电动装置	WT (Kg)	D	Dl	电动装置	WT (Kg)
50	250	37°30′	620	58	50	DZW10	50	64	49	DZW1O	54
65	270	37°30′	714	75	65	DZW10	63	82	67	DZW1O	66
80	280	37°30′	765	91	79	DZW10	65	95	77	DZW1O	68
100	300	37°30′	840	110	97	DZW15	75	117	101	DZW15	80
125	325	37°30′	852	136	121	DZW15	106	144	126	DZW20I	109
150	350	37°30′	875	163	146	DZW20I	113	172	158	DZW20I	146
200	400	37°30′	1015	223	202	DZW20	189	223	202	DZW30	191
250	450	37°30′	1125	278	254	DZW30	214	278	254	DZW30	219
300	500	37°30′	1371	330	305	DZW45	353	330	305	DZW45	257
350	550	37°30′	1485	382	352	DZW60	602	382	352	DZW60	607
400	600	37°30′	1890	432	399	DZW60	698	432	399	DZW60	705
450	650	37°30′	1989	485	451	DZW90	713	485	451	DZW90	720
500	700	37°30′	2041	535	50l	DZWl20	881	535	499	DZWl20	888
600	800	37°30′	2285	636	601	DZWl80	1250	636	599	DZWl80	1275
700	900	37°30′	2347	726	691	DZW250	1938	726	689	DZW250	1946
800	1000	37°30′	2593	826	791	DZW350	2562	826	789	DZW350	2574

注： PNl．6(16)阀门允许作为PNl.O(10)压力级选用。

DS/Z960H一40、64、100

公称 通径 DN	L	D	α	PN4.0(MPa)				PN6.4(MPa)				PNl0.0(MPa)
				Dl	H	电动装置 Electric device	WT (Kg)	Dl	H	电动装置 Electric device	WT(Kg)	Dl	H	电动装置 Electric device	WT (Kg)
50	280	64	37°30′	49	620	DZW10	56	50	622	DZWl0	58	49	622	DZW10	58
65	310	83	37°30 ′	67	714	DZW10	68	66	718	DZWl5	71	64	718	DZW15	71
80	350	96	37°30 ′	79	767	DZW15	73	77	770	DZW20I	74	75	770	DZW20I	77
100	400	117	37°30′	101	845	DZW20I	82	99	845	DZW20I	85	97	845	DZW30I	89
125	450	144	37°30′	126	852	DZW20I	108	129	852	DZW30	111	125	852	DZW30	113
150	550	172	37°30 ′	152	875	DZW30	117	150	875	DZW30	117	145	965	DZW45	122
200	650	223	37°30 ′	200	1015	DZW30	193	198	1105	DZW45	193	190	1105	DZW60	195
250	750	278	37°30 ′	252	1215	DZW45	217	246	1215	DZW60	222	236	1237	DZW90I	235
300	850	330	37°30 ′	302	1371	DZW60	357	294	1424	DZW90I	362	282	1424	DZWl20I	370
350	950	382	37°30 ′	350	1507	DZW90I	624	342	1507	DZWl20I	631	334	1670	DZWl80	641
400	1050	432	37°30 ′	397	1912	DZWl20	701	387	2075	DZWl80	713	377	2075	DZW250	725
