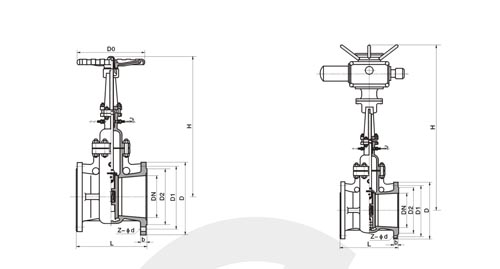

主要外形和连接尺寸

公称 通径 DN	主要外形尺寸和连接尺寸 (mm)									手动			电动
	L	D	D1	D2	D6	f	b	f2	Z-d	H	D0	WT (Kg)	H	电动装置 Electric device	WT (Kg)
50	250	160	125	100	88	3	20	4	4-18	330	300	27	620	DZWl0	55
65	270	180	145	120	110	3	22	4	8-18	435	300	38	714	DZWl0	65
80	280	195	160	135	121	3	22	4	8-18	49l	350	42	765	DZWl5	70
100	300	230	190	160	150	3	24	4.5	8-23	573	350	57	840	DZW20I	86
125	325	270	220	188	176	3	28	4.5	8-25	582	400	91	852	DZW20I	120
150	350	300	250	218	204	3	30	4.5	8-25	605	400	110	875	DZW30	138
200	400	375	320	282	260	3	38	4.5	12-30	739	450	169	1015	DZW30	200
250	450	445	385	345	313	3	42	4.5	12-34	862	550	207	1225	DZW40	298
300	500	510	450	408	364	4	46	4.5	16-34	990	650	266	1371	DZW60	383
350	550	570	510	465	422	4	52	5	16-34	1139	750	513	1507	DZW90I	601
400	600	655	585	535	474	4	58	5	16-4l	1523	850	627	1912	DZWl20	866

主要外形和连接尺寸

型号	公称 通径 DN	主要外形尺寸和连接尺寸(mm)									手动			电动
		L	D	D1	D2	D6	f	b	f2	Z-d	H	D0	WT (Kg)	H	电动装置 Electric device	WT (Kg)
DS/Z40H-64 DS/Z940H-64	50	250	175	135	105	88	3	26	4	4-23	337	300	30	622	DZW10	58
	65	280	200	160	130	110	3	28	4	8-23	44l	300	41	714	DZW15	69
	80	310	210	170	140	121	3	30	4	8-23	496	350	45	765	DZW20I	73
	100	350	250	200	168	150	3	32	4.5	8-25	578	400	62	840	DZW20I	90
	125	400	295	240	202	176	3	36	4.5	8-30	588	400	97	852	DZW30	124
	150	450	340	280	240	204	3	38	4.5	8-34	610	450	115	875	DZW30	142
	200	550	405	345	300	260	3	44	4.5	12-34	744	550	172	1195	DZW45	270
	250	650	470	400	352	313	3	48	4.5	12-41	867	650	211	1225	DZW60	317
	300	750	530	460	412	364	4	54	4.5	16-41	996	750	271	1393	DZW900	399
	350	850	595	525	475	422	4	60	5	16-41	1142	850	518	1507	DZW120I	647
	400	950	670	585	525	474	4	66	5	16-48	1537	900	633	2075	DZW180	882
DS/Z40H-100 DS/Z940H-100	50	250	195	145	112	88	3	28	4	4-25	337	300	34	622	DZW10	62
	65	280	220	170	138	110	3	32	4	8-25	441	300	46	714	DZW15	74
	80	310	230	180	148	121	3	34	4	8-25	496	350	50	765	DZW20I	78
	100	350	265	210	172	150	3	38	4.5	8-30	578	400	67	840	DZW30I	95
	125	400	310	250	210	176	3	42	4.5	8-34	588	400	102	852	DZW30	129
	150	450	350	290	250	204	3	46	4.5	12-34	610	450	121	875	DZW45	221
	200	550	430	360	312	260	3	54	4.5	12-41	44	550	178	1195	DZW60	235
	250	650	500	430	382	313	3	60	4.5	12-41	867	650	217	1225	DZW90I	345
	300	750	585	500	442	364	4	70	4.5	16-48	996	750	278	1393	DZW120I	409
	350	850	655	560	498	422	4	76	5	16-54	1142	850	524	1507	DZW180	773
	400	950	715	620	558	474	4	80	5	16-54	1537	950	640	2075	DZW250	892
