主要外形和连接尺寸

通径 (DN)	L	D1	D	Z-d	H	Ho	A	B	Wt/Kgs
50	108	110	140	4-14	70	215	270	65
65	112	130	160	4-14	80	235	270	65
80	124	150	190	4-18	95	263	270	65	15
100	127	170	210	4-18	105	283	270	65	17
125	140	200	240	8-18	120	313	310	65	23
150	140	225	265	8-18	132.5	338	310	65	25
200	152	280	320	8-18	160	493	365	90	42
250	165	335	375	12-18	187.5	550	365	90	60
300	178	395	440	12-22	220	615	365	90	80
350	190	445	490	12-22	245	678	365	90	100
400	216	495	540	16-22	270	727	365	90	120
450	222	550	595	16-22	297.5	782	365	90	160

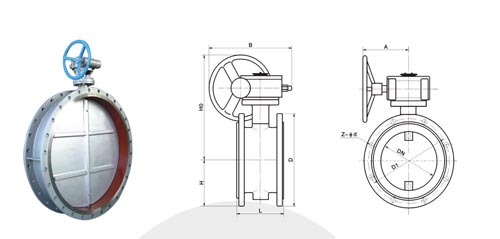

主要外形和连接尺寸

通径 (DN)	L	D1	D	Z-d	H	Ho	A	B	Do	Wt/Kgs
50	108	110	140	4-14	70	443	193	125	80	51
65	112	130	160	4-14	80	463	193	125	80	62
80	114	150	190	4-18	95	483	193	125	80	73.5
100	127	170	210	4-18	105	498	193	125	80	87
125	140	200	240	8-18	120	682	193	245	150	98
150	140	225	265	8-18	132.5	736	193	245	150	102
200	152	280	320	8-18	160	800	283	245	150	150
250	165	335	375	12-18	187.5	895	283	313	200	170
300	178	395	440	12-22	220	956	334	313	200	220
350	190	445	495	12-22	245	1029	334	313	250	350
400	216	495	540	16-22	270	1103	425	313	250	430
450	222	550	595	16-22	297.5	1280	425	439	300	550
500	229	600	645	20-22	322.5	1186	425	431	360	580
600	267	705	755	20-26	377.5	1321	425	556	360	850
700	292	810	860	24-26	430	1431	620	556	360	950
800	318	920	975	24-30	487.5	1542	620	556	360	1150
900	330	1020	1075	24-30	537.5	1800	620	706	360	1750
1000	410	1120	1175	28-30	587.5	2363	620	706	360	2100
1200PN0.6	470	1340	1405	32-33	702.5	2583	620	706	360	2580
1200PN0.25	470	1320	1375	32-30	687.5
1400	530		1420	36-30
1600	600		1620	40-33
1800	670		1820	44-39
2000	760		2020	48-42
