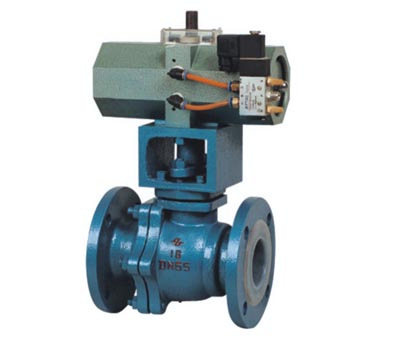

执行标准

设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
GB/T12237	GB/T 12221	JB/T 78;JB/T 79	GB/T13927 JB/T9092	GB/T 12220	JB/T 7928

压力试验(MPa)

公称压力 PN(Lb)	1.O	1.6	2.5
强度试验	1.5	2.4	3.75
水密封试验	1.1	1.76	2.75
气密封试验	0.4-0.7

产品性能规范

衬里 /阀座	代号	适用温厦℃	适用介质
PTFE(F4)	F4	≤180	除熔融碱金属，元素氟外的各种 浓度的酸、碱、盐、王水、有机酸等 强腐蚀性介质。
PCTFE(F3)	F3	≤120
FEP(F46)	F46	≤150
PFA(可溶性F4)	FA	≤180
PVDF(F2)	F2	≤100
RPTFE(RF4)	FR4	≤180

主要零件材料

零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
	Z	C	P	R	PL	RL
阀体 /盖座	HT250	WCB	CF8	CF8M	CF3	CF3M
球体 /阀杆	WCB		CF8	CF8M	CF3	CF3M
衬里 /阀座	PTFE(F4)、PcTFE(F3)、FEP(F46)、PFA(可溶性F4)
填料压盖	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
螺栓	35		1Cr17Ni2		1Cr18NigTi
紧固螺母	45		OCr18Ni9		0Cr18Ni9
操作手柄	WCB		WCB		WCB

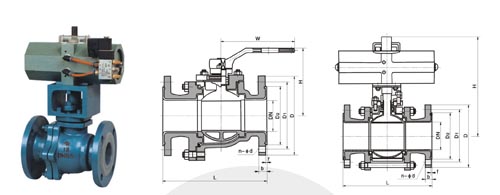

主要外形和连接尺寸

DN (mm)	NPS (inch)	L	D	Dl	D2	f	b	n-φd	W	H	WT(Kg)
		PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140	90	3
25	1	140	115	85	65	2	16	4-φ14	160	100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200	120	7
50	2	203	160	125	100	3	20	4-φ18	250	135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300	145	15
80	3	241	195	160	135	3	22	4-φ18	350	185	19
100	4	305	215	180	155	3	22	8-φ18	400	195	33
125	5	356	245	210	185	3	24	8-φ18	500	210	58
150	6	394	280	240	210	3	24	8-φ23	800	450	93
200	8	457	335	295	265	3	26	8-φ23	1200	490	155
250	10	533	390	350	320	3	28	12-φ23	1800	550	210
PN1．6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140	90	3
25	1	140	115	85	65	2	16	4-φ14	160	100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200	120	7
50	2	203	160	125	100	3	20	4-φ18	250	135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300	145	15
80	3	241	195	160	135	3	22	8-φ18	350	185	19
100	4	305	215	180	155	3	24	8-φ18	400	195	33
125	5	356	245	210	185	3	26	8-φ18	500	210	58
150	6	394	280	240	210	3	28	8-φ23	800	450	93
200	8	457	335	295	265	3	30	12-φ23	1200	490	155
PN 2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14	120	80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140	90	3
25	1	140	115	85	65	2	16	4-φ14	160	100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200	120	7
50	2	203	160	125	100	3	20	4-φ18	250	135	9.5
65	21/2	222	180	145	120	3	22	8-φ18	300	145	15
80	3	241	195	160	135	3	22	8-φ18	350	185	19
100	4	305	230	190	160	3	24	8-φ23	400	195	33
125	5	356	270	220	188	3	28	8-φ25	500	210	58
150	6	394	300	250	218	3	30	8-φ25	800	450	93
