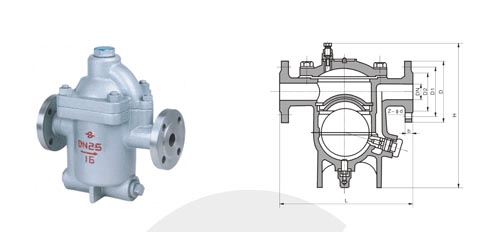

产品名称： |
疏水阀 |
| 产品类别： |
国标阀门系列 → 疏水阀
|
| 产品性质： |
推荐
|
| 点击次数： |
2067 |
| 资料下载： |
暂无下载
|
 |
|
产品详细介绍 |
产品执行标准
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
产品标识 |
供货规范 |
|
JB/T 9093 |
GB/T 12250 |
GB/T 9113 |
GB/T 12251 |
GB/T 12249 |
JB/T 7928 |
产品性能规范
|
型号 |
公称压力
PN(MPa) |
壳体试验
Ps(MPa) |
最高工作压力
(MPa) |
最高工作温度(℃) |
最高允许温度
(℃) |
漏气率 (%) |
最高背压率(%) |
适用介质 |
|
CS41H-16
S41H-16
CS41H-16C
S41H-16C |
1.6 |
2.4 |
1.6 |
203 |
220
425 |
< 0.5
< 0.5 |
> 80
> 80 |
蒸汽、凝结水
蒸汽、凝结水 |
|
CS41H-40
S41H-40 |
4.0 |
6.0 |
4.0 |
250 |
425 |
< 0.5 |
> 80 |
蒸汽、凝结水 |
主要零件材料
|
零件名称 |
阀体、阀盖 |
阀体、球、过滤网 |
|
CS41H-16、S4lH-16 |
灰铸铁 |
不锈钢 |
|
CS41H-16C、S4lH-16C
CS41H-16、S41H-16 |
碳素铸钢 |
不锈钢 | |
|
|
|
