主要外形和连接尺寸

产品型号	公称通径 DN	L	G	H	H1	WT (Kg)
CS11H-16C-C CS11H-25-C CS11H-40-C CS11H-16C-D CS11H-25-D CS11H-40-D	15	170	1/2″	176	120	2.6
	20	170	3/4″	176	120	2.8
	25	170	1″	176	120	3.O
	25	230	1″	215	158	5.2
	32	230	11/4″	217	162	5.4
	40	230	11/2″	221	166	5.6

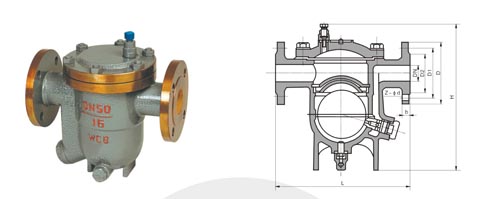

主要外形和连接尺寸

产品型号	公称通径 DN	L	D	D1	D2	b	Z-φd	H	WT (Kg)
CS41H-16C-C CS41H-25-C CS41H-40-C CS41H-16C-D CS41H-25-D CS41H-40-D CS41H-16C-E CS41H-25-E CS41H-40-E CS41H-16C-F CS41H-25-F CS41H-40-F	15	195	95	65	45	14	4-φ14	195	10.5
	20	195	105	75	55	14	4-φ14	200	11.2
	25	215	115	85	65	14	4-φ14	225	11.5
	25	270	115	85	65	14	4-φ14	245	10.5
	32	270	135	100	78	16	4-φ18	250	11.2
	40	280	145	110	85	16	4-φ18	290	11.5
	40	280	145	110	85	16	4-φ18	290	10.5
	50	410	160	125	100	16	4-φ18	380	11.2
	65	410	180	145	120	18	4-φ18	380	11.5
	50	430	165	125	102	20	4-φ18	467	72
	65	430	185	145	122	20	4-φ18	475	74
	80	430	200	160	132	22	8-φ18	492	77
