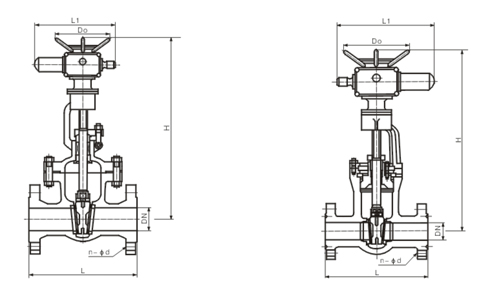

·规格 主要尺寸

DN		150Lb凸面法兰RF
mm	in	L	D	D1	n-φd	电动型号	L1	D0	H
50	2	178	152	120.7	4-φ19	DZW10	590	365	678
65	21/2	190	178	139.7	4-φ19	DZW10	590	365	693
80	3	203	190	152.4	4-φ19	DZW15	590	365	755
100	4	229	229	190.5	8-φ19	DZW20	590	365	820
125	5	254	254	216.0	8-φ22.5	DZW20	590	365	885
150	6	267	279	241.3	8-φ22.5	DZW20	590	365	994
200	8	292	343	298.5	8-φ22.5	DZW30	590	365	1138
250	10	330	406	362.0	12-φ25.4	DZW30	590	365	1409
300	12	356	483	431.8	12-φ25.4	DZW45	810	470	1588
350	14	381	533	476.3	12-φ29	DZW90	810	470	1750
400	16	406	597	539.8	16-φ29	DZW120	830	550	1920
450	18	432	635	577.9	16-φ32	DZW120	830	550	2141
500	20	457	698	635.0	20-φ32	DZW180	870	320	2276
600	24	508	813	749.3	20-φ35	DZW180	870	320	2474
650	26	558	786	744.5	36-φ22.5	DZW250	870	320	2713
700	28	610	837	795 3	40-φ22.5	DZW350	1170	570	3046
750	30	610	887	846	44-φ22.5	DZW350	1170	570	3250
800	32	660	941	900	48-φ22.5	DZW350	1170	570	4418
900	36	711	1057	1009.7	44-φ25.4	DZW500	1170	570	4634
1000	40	812	1175	1120.6	44-φ28.5	DZW500	1170	570	5028
1050	42	787	1226	1171.5	48-φ28.5	DZW800	1060	500	-
1200	48	914	1392	1335	44-φ32	DZW800	1060	500	-
1500	60	1067	1725.7	1662.2	52-φ35	DZW100	1060	500	-

· 规格 主要尺寸

DN		300Lb凸面法兰RF
mm	in	L	D	D1	n-φd	电动型号	L1	Do	H
50	2	216	165	127.0	8-φ19	DZW10	590	365	691
65	21/2	241	190	149.4	8-φ22.5	DZW10	590	365	711
80	3	283	210	168.1	8-φ22.5	DZW20	590	365	775
100	4	305	254	200.2	8-φ22.5	DZW20	590	365	871
125	5	381	279	235.0	8-φ22.5	DZW30	590	365	946
150	6	403	318	269.7	12-φ22.5	DZW30	590	365	1028
200	8	419	381	330.2	12-φ25.4	DZW60	810	470	1325
250	10	457	444	387.4	16-φ28.5	DZW90	830	550	1400
300	12	502	521	450.8	16-φ32	DZW90	830	550	1653
350	14	762	584	514.4	20-φ32	DZW120	830	550	1791
400	16	838	648	571.5	20-φ35	DZW180	870	320	2092
450	18	914	711	628.7	24-φ35	DZW180	870	320	2232
500	20	991	775	685.8	24-φ35	DZW250	870	320	2465
600	24	1143	914	812.8	24-φ41	DZW350	1170	570	3240
650	26	1245	867	803.1	32-φ35	DZW500	1170	570	3929
700	28	1346	921	857.3	36-φ35	DZW500	1170	570	4088
750	30	1397	991	902.8	36-φ38	DZW800	1060	500	4240
800	32	1524	1054	978	32-φ41.2	DZW800	1060	500	4418
900	36	1727	1171.5	1089.2	32-φ44.5	DZW1000	1060	500	4634
1000	40	-	1273	1190.8	40-φ44.5	DZW1000	1060	500	4850
1200	48	-	1511.3	1416	40-φ50.8	DZW1000	1060	500	5364

·规格 主要尺寸

DN		600Lb凸面法兰RF
mm	in	L	D	D1	n-φd	电动型号	L1	D0	H
50	2	292	165	127.0	8-φ19	DZW15	590	365	810
65	21/2	330	190	149.4	8-φ22.5	DZW20	590	365	860
80	3	356	210	168.1	8-φ22.5	DZW20	590	365	892
100	4	432	273	216.0	8-φ25.4	DZW30	590	365	1013
125	5	508	330	266.7	8-φ28.5	DZW45	810	470	1250
150	6	559	356	292.1	12-φ28.5	DZW60	810	470	1250
200	8	660	419	349.3	12-φ32	DZW90	830	550	1420
250	10	787	508	431.8	16-φ35	DZW120	830	550	1650
300	12	838	559	489.0	20-φ35	DZW180	870	320	1800
350	14	889	603	527.0	20-φ38	DZW250	870	320	2030
400	16	991	686	603.3	20-φ41	DZW500	1170	570	2250
450	18	1092	743	654.0	20-φ44.5	DZW500	1170	570	2822
500	20	1194	813	723.9	24-φ44.5	DZW800	1060	500	3114
600	24	1397	940	838.2	24-φ51	DZW100	1060	500	3250
650	26	1447.8	889	806.5	28-φ44.5	DZW100	1060	500	3395
750	30	1651	1022.4	927.1	24-φ50.8	DZW100	1060	500
900Lb环槽法兰RTJ Self-sealing
50	2	371	216	165.0	8-φ25.4	DZW20	590	365	832
65	21f2	422	244	190.5	12-φ28.5	DZW20	590	365	880
80	3	384	241	190.5	8-φ25.4	DZW30	590	365	905

·规格 主要尺寸

100	4	460	292	235.0	8-φ32	DZW30	590	365	1071
125	5	562	349	279.5	8-φ35	DZW60	810	470	1112
150	6	613	381	317.5	12-φ32	DZW90	830	550	1170
200	8	740	470	393.7	12-φ38	DZW120	830	550	1440
250	10	841	546	470.0	16-φ38	DZW180	870	320	1930
300	12	968	610	533.4	20-φ38	DZW250	870	320	2259
350	14	1038	641	558.8	20-φ41	DZW350	1170	570	2253
400	16	1140	705	616	20-φ44	DZW500	1170	570	2310
450	18	1232	787	685.8	20-φ50	DZW800	1060	500	2925
500	20	1334	857	749.3	20-φ54	DZW800	1060	500	3195
600	24	1568	1041	901.7	20-φ66.5	DZW1000	1060	500	3705
1500Lb环槽法兰RTJ
50	2	371	216	165.1	8-φ25.4	DZW30A	590	365	882
65	21/2	422	244	190.5	8-φ28.5	DZW45A	810	470	1145
80	3	473	267	203.2	8-φ32	DZW45A	810	470	1170
100	4	549	311	241.3	8-φ35	DZW60A	810	470	1367
125	5	676	375	292.1	8-φ41	DZW120	830	550	1570
150	6	711	394	317.5	12-φ38	DZW120	830	550	1641
200	8	841.5	483	393.7	12-φ44.5	DZW180	870	320	2124
250	10	1000	584	482.6	12-φ51	DZW250	870	320	2454
300	12	1146	673	571.5	16-φ54	DZW350	1170	570	2894
350	14	1276	749	635.0	16-φ60.5	DZW500	1170	570	2926
400	16	1406	825.5	704.9	16-φ66.5	DZW800	1060	500	3305
500	20	1686	984	832	16-φ79	DZW100	1060	500
600	24	1971	1168	990.6	16-φ92
2500Lb环槽法兰RTJ
50	2	454	235	171.5	8-φ28.5	DZW45A	810	470	907
65	21/2	514	267	196.9	8-φ32	DZW60A	810	470	1145
80	3	584	305	228.6	8-φ35	DZW90	830	550	1185
100	4	683	356	273.0	8-φ41	DZW120	830	550	1341
125	5	806	419	323.9	8-φ48	DZW180	870	320	1647
150	6	927	483	368.3	8-φ54	DZW180	870	320	1744
200	8	1038	552	438.2	12-φ54	DZW250	870	320	1992
250	10	1292	673	539.8	12-φ66.5	DZW350	1170	570	2324
300	12	1444	762	619.3	12-φ73	DZW500	1170	570	2610
