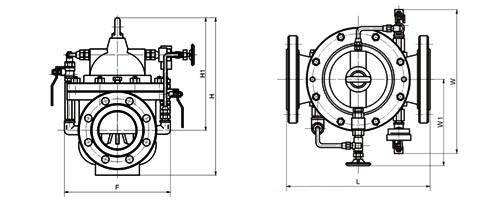

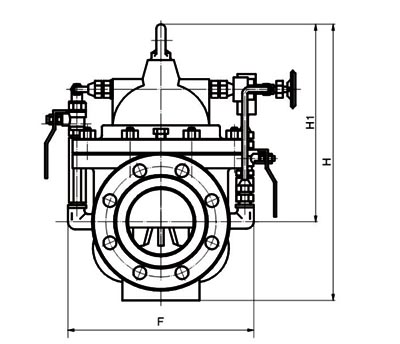

主要外形和连接尺寸

公称通径 DN	PN1.0/1.6/2.5MPa
	L	W	W1	H	H1	F
20	180	282	220	172	106	116
25	180	282	220	172	106	116
32	180	282	220	172	106	116
40	240	320	210	265	2140	170
50	240	320	210	265	210	170
65	250	330	215	310	215	180
80	285	350	220	350	245	210
100	360	410	230	460	305	275
125	400	420	245	520	365	310
150	455	430	260	570	415	355
200	585	440	280	695	510	460
250	650	450	300	780	560	500
300	800	460	320	905	658	580
350	860	470	340	1025	696	640
400	960	480	360	1080	735	715
450	1075	530	395	1030	610	780
500	1075	580	420	1135	665	830
600	1230	600	445	1270	725	920
700	1650	730	495	1460	865	980
800	1750	830	530	1640	925	1050

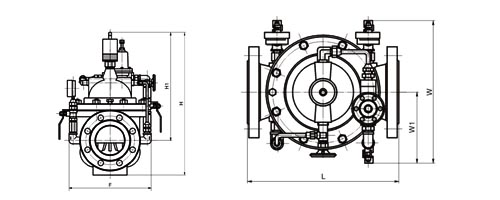

流量控制阀
主要外形和连接尺寸

公称通径 DN	PN1.0/1.6/2.5MPa
	L	W	W1	H	H1	F
20	180	292	136	342	247	116
25	180	292	136	342	247	116
32	180	292	136	342	247	116
40	240	330	155	395	278	170
50	240	330	155	395	278	170
65	250	350	165	405	298	180
80	285	365	175	430	313	210
100	360	410	195	510	350	275
125	400	455	220	560	365	310
150	455	475	230	585	420	355
200	585	530	255	675	450	460
250	650	623	300	730	470	500
300	800	700	340	760	490	580
350	860	840	415	840	526	640
400	960	880	430	910	570	715
450	1075	930	460	1030	610	780
500	1075	980	490	1135	665	830
600	1230	1060	530	1270	725	920
700	1650	1130	560	1460	865	980
800	1750	1230	610	1640	975	1050
