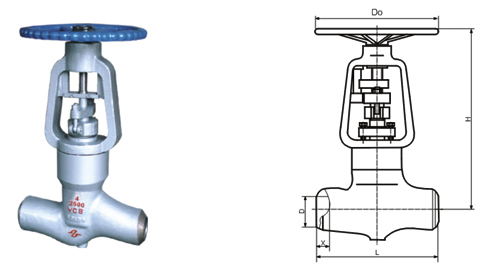

·规格 主要尺寸

DN		600Lb
mm	in	L	D	d	X	H	Do
50	2	292	65	48	13	460	250
65	21/2	330	75	63	13	490	300
80	3	356	91	78	13	555	350
100	4	432	117	102	13	630	450
150	6	559	172	154	13	955	460
200	8	660	223	203	13	1310	630
900Lb
50	2	368	65	48	13	620	300
65	21/2	419	75	63	13	680	350
80	3	381	91	78	13	680	400
100	4	457	117	102	13	780	450
150	6	610	172	154	13	1240	630
200	8	737	223	203	13	1520	710
1500Lb
50	2	368	63	48	6	620	300
65	21/2	419	73	63	6	680	350
80	3	470	89	78	6	760	400
100	4	546	114	102	6	1100	450
150	6	705	168	154	6	1500	630
200	8	832	219	203	6	1750	710
2500Lb
50	2	451	63	48	6	680	350
65	21/2	508	73	63	6	780	450
80	3	578	89	78	6	937	610
100	4	673	114	102	6	1048	660
150	6	914	168	154	6	1425	710
200	8	1022	219	203	6	1725	800

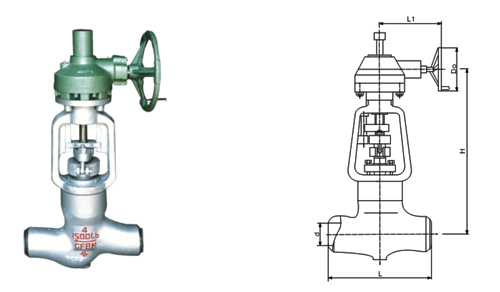

·规格 主要尺寸

DN		900Lb
mm	in	L	D	d	X	Gear operated	L1	Do	H
100	4	368	117	84	13	BA-1	332	460	815
125	5	559	144	100	13	BA-1	332	460	995
150	6	610	172	125	13	BA-1	332	460	1360
200	8	737	223	158	13	BA-2	417	610	1500
1500Lb
100	4	546	114	80	6	BA-1	332	460	825
125	5	673	141	96	6	BA-2	417	610	1170
150	6	705	168	118	6	BA-2	417	610	1400
200	8	832	219	154	6	BA-2	417	610	1500
2500Lb
100	4	673	114	70	6	BA-1	332	460	1125
125	5	794	141	88	6	BA-2	417	610	1370
150	6	914	168	104	6	BA-3	459	760	1495
200	8	1022	219	144	6	BA-3	459	760	/
