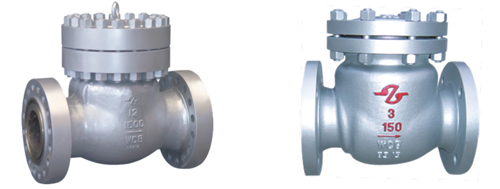

·执行标准

压力试验	结构长度	法兰尺寸	压力-温度	试验-检验
API 6D BS 1868	ANSI B16.10	ANSI B16.5	ANSI B16.34	API 598 API 6D

· 压力试验

公称压力	强度试验		密封试验（液）		密封试验（气）
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	O.4-O.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.O	6790

·主要零件材料及性能

体盖瓣摇杆导向套	销轴	垫片	密封面	工作温度（℃)	适用介质
WCB	F6a	增强柔性石墨1Cr13/柔性石墨PTFE 齿垫片	本体材料PTFE	≤425℃	水、蒸气、油品、硝酸类、醋酸类强氧气化性介质尿素
WC1	F304			≤450℃
WC6				≤540℃
WC9				≤570℃
C5 C12				≤550℃
CF8	304			≤200℃
CF8M	316
CF3	304L
CF3M	316L

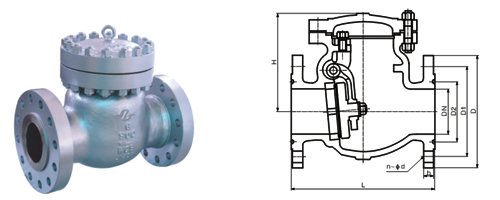

· 规格 主要尺寸

DN		1 50Lb凸面法兰RF
mm	in	L	D	D1	D2	b	n-φd	H
40	11/2	165	127	98.6	73	17.5	4-φ16	154
50	2	203	152	120.7	92	19.0	4-φ19	161
65	21/2	216	178	139.7	105	22.4	4-φ19	180
80	3	241	190	152.4	127	24.0	4-φ19	190
100	4	292	229	190.5	157	24.0	8-φ19	203
125	5	330	254	216.0	186	24.0	8-φ22.5	229
150	6	356	279	241.3	216	25.4	8-φ22.5	257
200	8	495	343	298.5	270	28.4	8-φ22.5	292
250	10	622	406	362.0	324	30.2	12-φ25.4	355
300	12	698	483	431.8	381	32.0	12-φ25.4	396
350	14	787	533	476.3	413	35.0	12-φ29	445
400	16	864	597	539.8	470	36.6	16-φ29	490
450	18	978	635	577.9	533	39.6	16-φ32	520
500	20	978	698	635.0	584	43.0	20-φ32	546
600	24	1275	813	749.3	692	48 8	20-φ35	880
650	26	1295	786	744.5	711	411	36-φ22.5	910
700	28	1448	837	795.5	762	44.5	40-φ22.5	935
750	30	1524	887	846.0	813	44.5	44-φ22.5	970
800	32	1524	941	900	864	46.0	48-φ22.5	1020
850	34	1524	1005	957.0	921	49.3	40-φ25.4	1085
900	36	1956	1057	1009.7	972	52.3	44-φ25.4	1140

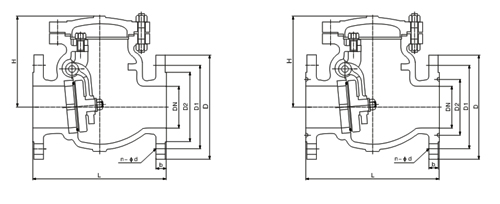

· 规格 主要尺寸

DN		300Lb凸面法兰RF
mm	in	L	D	D1	D2	b	n-φd	H
40	11/2	241	155	114.3	73	20.6	4-φ22.5	172
50	2	267	165	127.0	92	22.4	8-φ19	178
65	21/2	292	190	149 4	105	25.4	8-φ22.5	190
80	3	318	210	168.1	127	28.4	8-φ22.5	216
100	4	356	254	200.2	157	31.8	8-φ22.5	241
125	5	400	279	235.O	186	35.0	8-φ22.5	267
150	6	444	318	2697	216	36.6	12-φ22.5	305
200	8	533	381	3302	270	41.2	12-φ25.4	368
250	10	622	444	3874	324	47.8	16-φ28.5	394
300	12	711	521	450.8	381	50.8	16-φ32	445
350	14	838	584	514.4	413	54 0	20-φ32	470
400	16	864	648	5715	470	57.2	20-φ35	533
450	18	978	711	628.7	533	60.5	24-φ35	584
500	20	1016	775	685.8	584	63.5	24-φ35	610
600	24	1346	914	812.8	692	70.0	24-φ41	60
650	26	1346	867	803.1	736.6	90.0	32-φ35	930
700	28	1499	921	857.3	787.4	90.0	36-φ35	1163
750	30	1594	991	920.8	844.6	93.7	36-φ38	1271
800	32	1594	1054	978	902	103	32-φ412	/
850	34	1594	1108	1032	953	103	32-φ41	/
900	36	2083	1171.5	1089.2	1010	103	32-φ44.5	/

· 规格 主要尺寸

DN		600Lb凸面法兰RF
mm	in	L	D	D1	D2	b	n-φd	H
50	2	292	165	127.0	92	25.4	8-φ19	203
65	21/2	330	190	149.4	105	28.5	8-φ22.5	229
80	3	356	210	168.1	127	31.8	8-φ22.5	235
100	4	432	273	216.0	157	38.1	8-φ25.4	286
125	5	508	330	266.7	186	44.5	8-φ28.5	292
150	6	559	356	292.1	216	47.8	12-φ28.5	330
200	8	660	419	349.3	270	56	12-φ32	381
250	10	787	508	431.8	324	63.5	16-φ32	457
300	12	838	559	489.0	381	67	20-φ35	584
350	14	889	603	527.0	413	70	20-φ38	635
400	16	991	686	603.3	470	76.5	21-φ41	584
450	18	1092	743	654.0	533	83	20-φ44.5	752
500	20	1194	813	723.9	584	89	24-φ44.5	975
600	24	1397	940	838.2	692	102	24-φ51	1111
900Lb环槽法兰RTJ
50	2	371	216	165.1	95.3	46	8-φ25.4	216
65	21/2	422	244	190.5	108.0	49	8-φ28.5	254
80	3	384	241	190.5	123.8	46	8-φ25.4	292
100	4	460	292	235.0	149.2	52	8-φ32	318
125	5	562	349	279.4	181.O	59	8-φ35	343
150	6	613	381	317.5	211.1	64	12-φ32	368
200	8	740	470	393 7	269.9	72	12-φ38	432
250	10	841	546	469.9	323.9	78	16-φ38	546
300	12	968	610	533 4	381.O	87	20-φ38	660
350	14	1038	641	558.8	419.1	97	20-φ41	782
400	16	1140	705	616.0	469.9	100	20-φ44.5	838
1500 Lb环槽法兰RTJ
50	2	368	216	165.1	95.3	46.0	8-φ25.4	200
65	11/2	419	244	190.5	108.0	49.0	8-φ28.5	270
80	3	470	267	203.2	136.5	55.7	8-φ32	285
100	4	546	311	241.3	161 9	61.8	8-φ35	353
125	5	673	375	392.1	193.7	81.1	8-φ41	402
150	6	705	394	317.5	211.1	92.1	12-φ38	470
200	8	832	483	393.7	269.9	103.0	12-φ44.5	561
250	10	991	584	482.6	323.9	119.1	12-φ51	660
300	12	1130	673	571.5	381.O	138.2	16-φ54	750
350	14	1257	749	635.0	419.1	149.2	1 6-φ60.5	850
400	16	1384	826	705	419.1	146	1 6-φ66.5	955
