产品名称： |
锻钢旋启式·升降式止回阀门 |
| 产品类别： |
美标阀门系列 → 美标止回阀
|
| 产品性质： |
普通
|
| 点击次数： |
1981 |
| 资料下载： |
暂无下载
|
 |
|

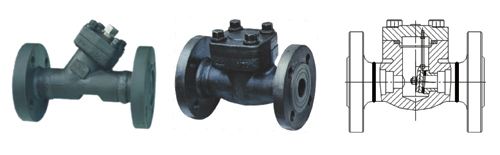

产品详细介绍 |
·执行标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
API 6D
BS 1868 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.34 |
API 598
API 6D |
· 压力试验
|
公称压力 |
强度试验 |
密封试验（液） |
密封试验（气） |
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
|
600 |
15.3 |
2220 |
11.3 |
1630 |
|
900 |
23.0 |
3330 |
17.0 |
2445 |
|
1500 |
38.4 |
5560 |
28.2 |
4080 |
|
2500 |
64.0 |
9255 |
47.0 |
6790 |
主要零件材料及性能
|
体盖瓣杆导向套 |
销轴 |
垫片 |
密封面 |
工作温度（℃) |
适用介质 |
|
A105 |
F6a |
PTFE
增强柔性石墨1Cr13/柔性石墨柔性石墨
齿型垫片 |
13Cr
STL
PTFE
尼龙 |
≤425℃ |
水、蒸气、油品硝酸类、醋酸类强氧气性介质尿素 |
|
WC1 |
|
≤450℃ |
|
WC6 |
≤540℃ |
|
WC9 |
F304 |
≤570℃ |
|
C5 C12 |
≤550℃ |
|
CF8 |
304 |
≤200℃ |
|
CF8M |
316 |
|
CF3 |
304L |
|
CF3M |
316L |

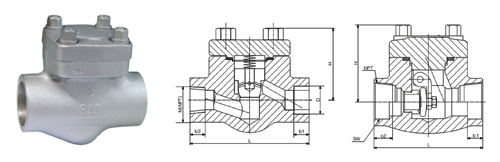

· 规格 主要尺寸
|
DN |
150-800Lb |
|
mm |
in |
L |
H |
D |
M(NPT) |
b1 |
b2 |
|
15 |
1/2 |
79 |
61 |
21.8 |
1/2 |
9.6 |
16.3 |
|
20 |
3/4 |
92 |
61 |
27.1 |
3/4 |
12.7 |
16.9 |
|
25 |
1 |
111 |
78 |
33.8 |
1 |
12.7 |
17.3 |
|
32 |
11/4 |
120 |
84 |
42.6 |
11/4 |
12.7 |
18.4 |
|
40 |
11/2 |
152 |
101 |
48.7 |
11/2 |
12.7 |
18.4 |
|
50 |
2 |
172 |
120 |
61.1 |
2 |
15.9 |
19.2 |
|
900-1500Lb |
|
15 |
1/2 |
111 |
79 |
21.8 |
1/2 |
9.6 |
16.3 |
|
20 |
3/4 |
111 |
79 |
27.1 |
3/4 |
12.7 |
16.9 |
|
25 |
1 |
120 |
97 |
33 8 |
1 |
12.7 |
17.3 |
|
32 |
11/4 |
152 |
102 |
42.6 |
11/4 |
12 7 |
18.4 |
|
40 |
11/2 |
172 |
120 |
48/.1 |
11/2 |
12 7 |
18.4 |
|
50 |
2 |
220 |
140 |
61.1 |
2 |
15 9 |
19.2 |
|
|
|
|
