执行标准

设计与制造	结构长度	法兰尺寸	压力一温度	试验一检验
GB12235	GB12221	JB79	GB9131	GB/T13927 JB/T9092

压力试验 MPa

公称压力	1.6	2.5	4.0	6.4	10.O	16.0
强度试验	2.4	3.75	6.0	9.6	15.O	24.0
水密封试验	1.76	2.75	4.4	7.04	11.O	17.6
上密封试验	1.76	2.75	4.4	7.04	11.0	17.6
气密封试验	0.4-O.7

主要零件材料及性能

体盖板	阀杆	密封面	垫片 (环)	填料	工作温度℃	适用介质
WCB	2Crl3	13Cr STL 本体材料 PTFE 尼龙	增强柔性石墨	柔性石墨 增强柔性石墨	≤425	水蒸汽油品
WC1	38CrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5M0					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZG1Cr18Ni12M02Ti	1C18Nn2M02Ti				≤200	醋酸类

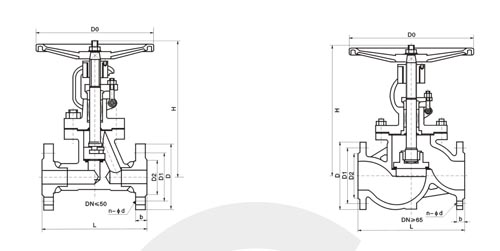

规格 主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF J4lH J4lY  J41W J41F J41N 16C 16P  16R 16I	10	130	90	60	40	14	4-φ14	198	120
	15	130	95	65	45	14	4-φ14	218	120
	20	150	105	75	55	14	4-φ14	258	140
	25	160	115	85	65	14	4-φ14	275	140
	32	180	135	100	78	16	4-φ18	280	160
	40	200	145	110	85	16	4-φ18	330	180
	50	230	160	125	100	16	4-φ18	350	200
	65	290	180	145	120	18	4-φ18	370	280
	80	810	195	160	135	20	8-φ18	400	280
	100	850	215	180	155	20	8-φ18	415	320
	125	400	245	210	185	22	8-φ18	460	360
	150	480	280	240	210	24	8-φ23	510	450
	200	600	335	295	265	26	12-φ23	710	500
	250	650	405	355	320	30	12-φ25	786	550
	300	750	460	410	375	30	12-φ25	925	600
	350	850	520	470	435	34	16-φ25	1075	700
	400	950	580	525	485	36	16-φ30	1235	800
	450	1200	640	585	545	40	20-φ30		1000
	500	1250	705	650	608	44	20-φ34		1000
