电装型号 规格 主要尺寸

电装型号 规格 主要尺寸

电装型号  规格  主要尺寸

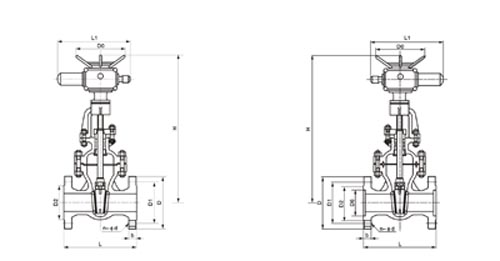

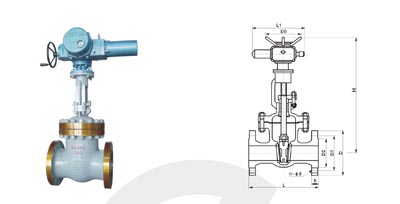

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z94lW 40 40P 40R 40I	40	200	145	110	85	76	18	4-φ18	DZWl0	590	630	365
	50	250	160	125	100	88	20	4-φ18	DZWlO	590	691	365
	65	280	180	145	120	110	22	8-φ18	DZWl0	590	711	365
	80	310	195	160	135	121	22	8-φ18	DZWl5	590	775	365
	100	350	230	190	160	150	24	8-φ23	DZW20	590	871	365
	125	400	270	220	188	176	28	8-φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-φ34	DZW45	810	1400	470
	300	750	510	450	408	364	46	16-φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-φ41	DZWl20	870	2092	320
	500	1150	755	670	612	576	62	20-φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-φ58	DZW800	1060	-	500
6.4MPa	40	240	165	125	95	76	24	4-φ23	DZWlO	590	665	365
凹凸法兰 MFM Z940H Z940Y Z940W Z94lH Z941Y Z94lW 64 64P 64R 64I	50	250	175	135	105	88	26	4-φ23	DZWl0	590	790	365
	65	280	200	160	130	110	28	8-φ23	DZWl0	590	840	365
	80	310	210	170	140	121	30	8-φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-φ41	DZWl20	870	2216	320
	400	950	670	585	525	474	66	16-φ48	DZWl80	870	2838	320
	500	1150	800	705	640	576	70	20-φ54	DZW250	1170	3320	570
	600	1350	930	820	750	678	76	20-φ58	DZW500	1170	3684	570

电装型号  规格  主要尺寸

10．OMPa	DN	L	D	Dl	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I	40	240	165	125	95	76	26	4-φ23	DZW10	590	680	365
	50	250	195	145	112	88	28	4-φ25	DZW15	590	810	365
	65	280	220	170	138	110	32	8-φ25	DZW20	590	860	365
	80	310	230	180	148	121	34	8-φ25	DZW20	590	892	365
	100	350	265	210	172	150	38	8-φ30	DZW30	810	1013	470
	125	400	310	250	210	176	42	8-φ34	DZW45	810	1184	470
	150	450	350	290	250	204	46	12-φ34	DZW60	830	1250	550
	200	550	430	360	312	260	54	12-φ41	DZW90	830	1450	550
	250	650	500	430	382	313	60	12-φ41	DZW120	870	1650	320
	300	750	585	500	442	364	70	16-φ48	DZW180	870	1800	320
	350	850	655	560	498	422	76	16-φ54	DZW250	1170	2030	570
	400	950	715	620	558	474	80	16-φ54	DZW500	1170	2250	570
16.0MPa	40	260	175	125	92	76	32	4-φ27	DZWl5	590	812	365
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 160 160P 160R 160I	50	300	215	165	132	88	36	8-φ25	DZW20	590	905	365
	65	340	245	190	152	110	44	8-φ30	DZW20	590	968	365
	80	390	260	205	168	121	46	8-φ30	DZW30	590	978	365
	100	450	300	240	200	150	48	8-φ34	DZW60	810	1043	470
	125	525	355	285	238	176	60	8-φ41	DZW90	810	1248	470
	150	600	390	318	270	204	66	12-φ41	DZW120	830	1394	550
	200	750	480	400	345	260	78	12-φ48	DZW120	830	1621	550
	250	838	580	485	425	313	88	12-φ54	DZW180	870	1935	320
	300	965	665	570	510	364	100	16-φ54	DZW250	870	241l	320
