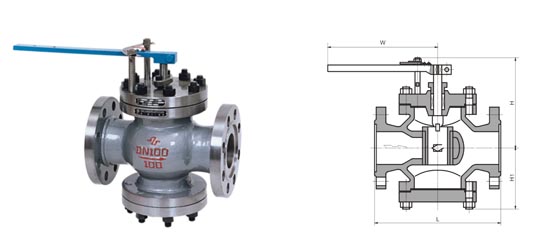

主要外形和连接尺寸

产品型号	公称 通径 DN	PNl.62.5MPa				WT (Kg)	PN4.O/6.4/10.0MPa				WT (Kg)
		L	H	H1	W		L	H	H1	W
T40H-16 T40H-16C T40H-25 T40H-40 T40H-64 T40H-100	20	160	180	90	140	4	180	185	100	150	4
	25	180	200	100	150	7	200	210	110	160	8
	32	200	205	100	180	12	220	220	110	190	14
	40	220	210	120	200	38	240	225	135	210	40
	50	250	230	120	230	55	270	250	135	245	60
	65	280	240	130	240	91	300	250	140	270	95
	80	310	250	150	270	92	330	260	160	300	98
	100	350	280	150	300	121	380	300	180	330	130
	125	400	290	190	350	121	450	310	200	380	130
	150	450	300	205	380	167	500	320	220	420	175
	200	550	325	270	440	267	550	340	230	500	280
	250	650	330	270	400	415	650	360	300	560	420
	300	800	450	335	650	580	800	480	370	720	600
