产品名称： |
平衡调节阀 |
| 产品类别： |
国标阀门系列 → 调节阀
|
| 产品性质： |
推荐
|
| 点击次数： |
3355 |
| 资料下载： |
暂无下载
|
 |
|
产品详细介绍 |

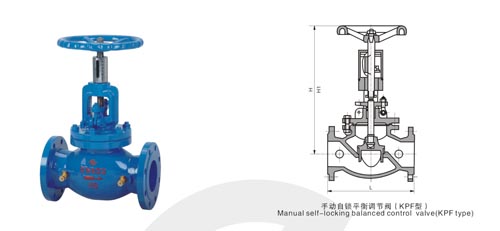

概述
本公司生产的KPF型平衡调节阀是一种具有特殊功能的阀门，它除具有调节阀功能外，还能实现流量定量，可以有效地解决供热(空调)系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口处装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，就能克服了“大流量、小温差”的不合理现象。该产品�**┤认低持械睦硐氩贰�
采用标准
|
设计标准 |
结构长度 |
法兰尺寸 |
试验与检验 |
|
GB12235 |
GB12221 |
JB/T79、GB4216 |
GB/T13927、JB/T9092 |
主要性能参数
|
公称压力 |
1.0 |
1.6 |
2.5 |
MPa |
|
壳体试验 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
|
适用介质 |
水、蒸汽 |
|
工作温度 |
-29-+350℃ |
主要外形和连接尺寸
|
型号 |
KPF-16 |
|
公称压力 PN(Mpa) |
1.6 |
|
公称通径 DN(MPa) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
尺寸
(mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
978 |
1295 |
|
H |
150 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
446 |
540 |
623 |
687 |
782 |
914 |
968 |
1037 |
1440 |
1790 |
|
Hl |
160 |
170 |
197 |
207 |
270 |
284 |
410 |
448 |
506 |
595 |
688 |
762 |
867 |
1009 |
1073 |
1152 |
1440 |
1790 |
|
D0 |
80 |
180 |
80 |
90 |
100 |
120 |
200 |
200 |
240 |
240 |
360 |
400 |
500 |
500 |
680 |
680 |
|
| |
|
|
|
